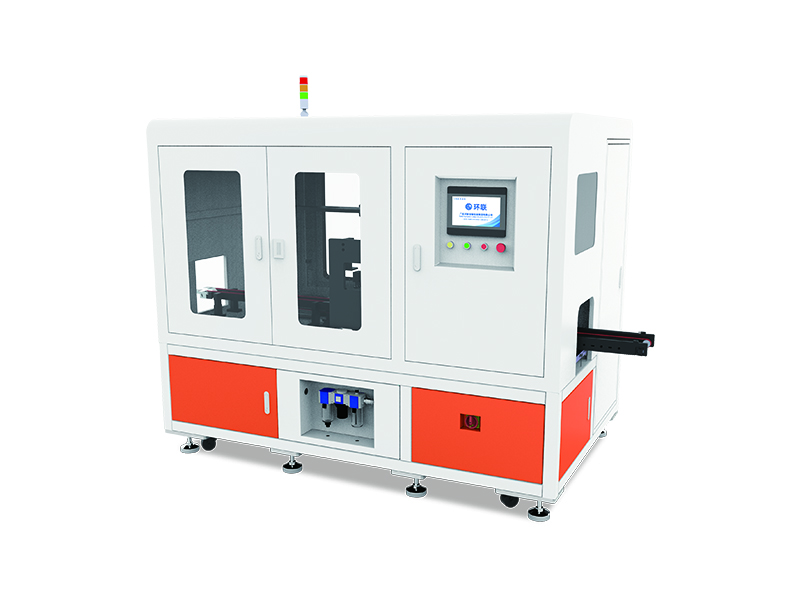

YH-ZA11C-48
四隅切断・自動製袋袋詰め機
ロールフィルムからの自動給膜・フィルム引き出し・製袋・製品挿入・ヒートシールに加え、袋の四隅にある余分なフィルム耳を自動でトリミングカットする専用自動包装機（四角切套袋机）です。
従来の袋掛け機では、箱を入れた後に袋の両サイドの角に三角の余り（耳・角ツノ）が立ち、見た目が損なわれたり箱詰め時に引っかかったりする課題がありました。本機は独自の四隅自動切断機構と端材回収機構を搭載し、箱の形状に沿ってすっきりと美しくフィットさせ、店頭陳列にふさわしい極上の外観品質と省人化を実現します。
四隅切断・自動製袋袋詰めシステム
余分なフィルム耳を解消！四隅自動カットで極上の美観パッケージを実現する自動袋詰め機
余分なフィルム耳を解消！四隅自動カットで極上の美観パッケージを実現する自動袋詰め機
ロールフィルムからの自動製袋・袋掛けに加え、コーナーの余剰フィルムを四隅自動切断。化粧箱やギフトボックスにぴったりフィットし、店頭陳列を格上げする高級美観包装システム
主な特長・メリット
1. 四隅自動切断による抜群のパッケージ美観
シール後に飛び出るフィルムの四隅を自動でシャープにトリミング。手作業でのハサミ処理や折り込み作業をなくし、均一で高級感あふれる角型パッケージに仕上げます。
2. ロールフィルムからのインライン自動製袋
高価な既製袋を都度購入する必要がなく、安価なロールフィルムから自動で引き出し・製袋・充填を行うため、ランニングコスト（資材費）を大幅に抑制できます。
3. 切断端材の自動回収システム完備
カットした四隅の微小なフィルム端材は、バキューム吸引により自動で専用回収ボックスへ排出。機械内部や製品ラインへの異物混入を防ぎ、クリーンな環境を保ちます。
4. 毎時350〜600個の安定した連続タクト
給膜・開袋・挿入・シール・角カットまでを完全自動化。人の手による仕上がりのバラつきを解消し、安定したスピードで包装工程を省人化します。
主な対象ワーク・用途
- 化粧品・コスメ： 高級スキンケア化粧箱、香水ボックス、シートマスク化粧箱、ギフトセット
- 電子機器・デジタル製品： スマートフォンアクセサリー箱、小型家電外箱、イヤホンパッケージ
- ギフト・食品・銘茶： 高級菓子折り箱、贈答用銘茶箱、健康食品カートン
- 日用品・アメニティ： タオルギフト箱、ホテル用アメニティセット、歯ブラシセット、靴箱、下着・インナー箱
- 対応フィルム： POF、PP、PE、各種ラミネートフィルム等のロール材
基本仕様・スペック
| 型式 | YH-ZA11C-48 |
|---|---|
| 設備名称 | 四隅切断・自動製袋袋詰め機（四角切套袋机） |
| 包装能力（速度） | 350 〜 600 個 / 時間 |
| 適用製品寸法 | 長さ (L): 100〜300mm ／ 幅 (W): 50〜150mm ／ 高さ (H): 30〜100mm |
| カートンフィーダー積載高 | 最大 500 mm |
| 電源仕様・消費電力 | 単相 AC220V（3相 AC200V相談）／ 約10 kW |
| 使用空気圧 | 0.6 〜 0.8 MPa |
| 機械寸法 | 約 L 2,600 × W 1,420 × H 1,810 mm |
| 機械重量 | 約 1,500 kg |
| 構成ユニット | 自動給膜機構、引膜機構、自動製袋部、自動袋掛け挿入部、ヒートシール部、四隅自動切断機構、端材回収部、搬送コンベア |
※上記寸法範囲外の特注ワークサイズや、後工程（シュリンクトンネル等）との自動インライン連結もご相談可能です。
