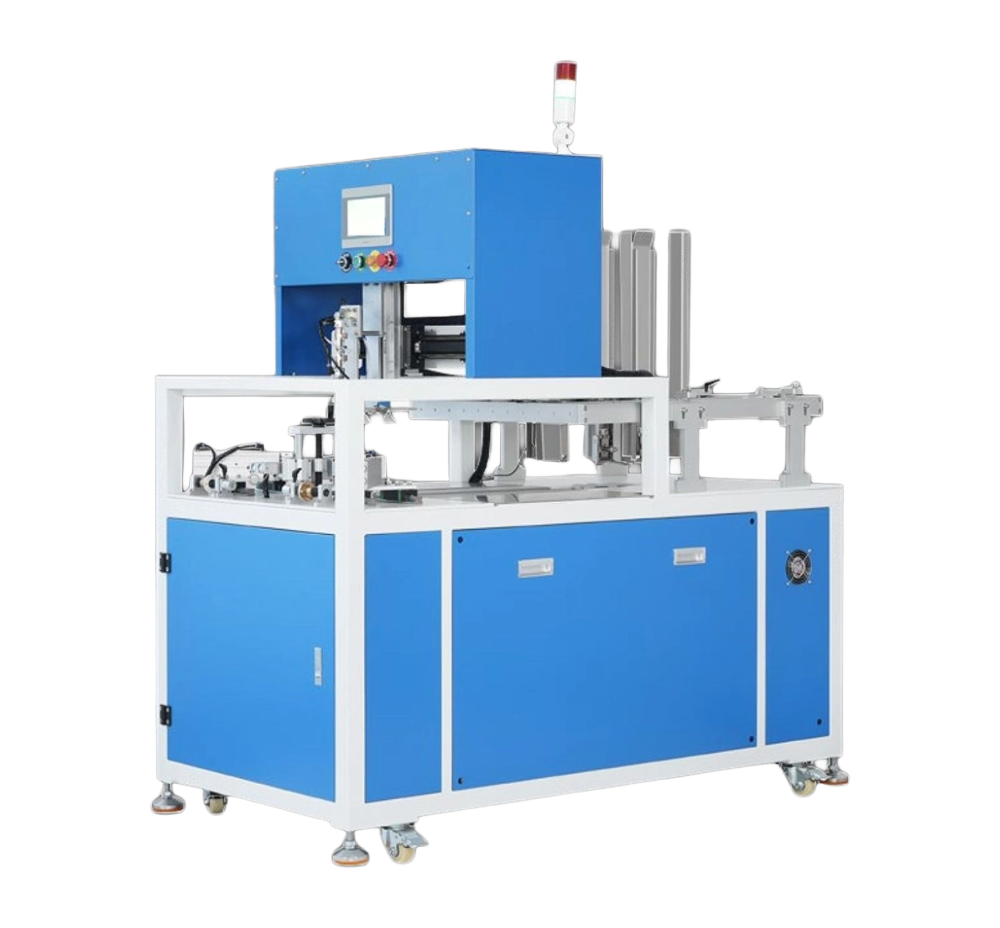

HL-ZK10
全自動 底ロック箱（地獄底）折箱・開箱機
電子機器、家電、化粧品、食品業界向けに設計された底ロック式（地獄底 / アメリカンロック）カートンの全自動折箱・開箱機です。平らに折りたたまれたカートンを真空吸着で開き、底部の4枚のフラップを爪の噛み合わせ動作によって糊なしで高速ロック成型。手作業と比較して人手を約50%削減し、生産ラインの組み立て効率を30%以上引き上げます。
HL-ZK10 CRASH LOCK BOTTOM BOX FORMING MACHINE
HL-ZK10｜全自動 底ロック箱（地獄底）折箱・開箱機
HL-ZK10は、電子機器、家電、化粧品、食品業界向けに設計された底ロック式（地獄底 / アメリカンロック）カートンの全自動折箱・開箱機です。平らに折りたたまれたカートンを真空吸着で開き、底部の4枚のフラップを爪の噛み合わせ動作によって糊なしで高速ロック成型。手作業と比較して人手を約50%削減し、生産ラインの組み立て効率を30%以上引き上げます。

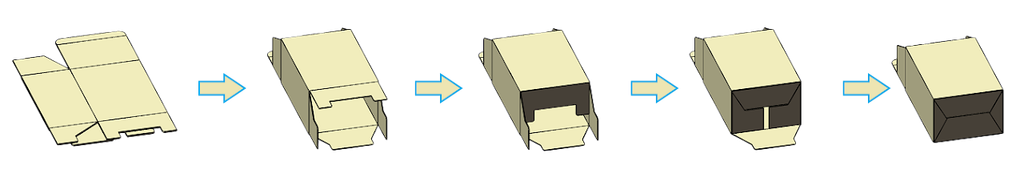

成型動作フロー（4ステップ）
マガジンから平積みブランクスを真空吸着パッドで引き出し、筒状にスムーズ開箱。
前後左右のフラップ折りガイドが連動し、底面の4枚のフラップを順番に内側へ折り込み。
押し込みアームが底部のツメを正確に噛み合わせ、テープや糊を使わずに強固ロック。
上部開口部を上にした直立状態でコンベアへ排出。後続の製品投入ラインへ直結。
HL-ZK10の主な特長
1. 糊・テープ不要で副資材コストをゼロ化
底面のフラップ同士を機械的に噛み合わせるロック構造を採用。ホットメルト接着剤やOPPテープを一切使用しないため、消耗品コストを削減しクリーンな現場を保ちます。
2. 毎時最大1,000箱の安定した連続成型
毎時720〜1,000個（毎分約12〜16箱）の高速処理に対応。手作業による底組みのバラつきや作業員の疲労によるスピード低下を解消し、出荷工程のボトルネックを解消します。
3. 多様な箱サイズに対応（多尺寸用・簡単切り替え）
調整ハンドルと目盛スケールにより、箱の寸法変更を工具レスで迅速に行えます。小ロット多品種の生産体制でもダウンタイムを最小限に抑えて柔軟に稼働します。
4. 省電力・コンパクトボディ設計
消費電力約0.5kWと優れた省エネ性能を実現。限られた工場や流通センターの作業スペースにも無理なくレイアウトできる省スペース設計です。
製品仕様・スペック
| 型番（产品型号 / Model） | HL-ZK10（扣底折盒机） |
|---|---|
| 成型能力（生产速度 / Capacity） | 720 〜 1,000 Pcs/H（約12〜16箱/分） |
| 適用段ボール箱寸法（Carton size） |
長さ (L): 100〜300 mm 幅 (W): 100〜200 mm 高さ (H): 50〜150 mm ※お客様の箱寸法に応じたカスタマイズ設計にも対応（多尺寸用） |
| 供給電源（Power supply） | 単相 220V / 50Hz（約0.5 kW、国内仕様対応） |
| 使用空気圧（Air pressure） | 0.6 〜 0.8 MPa（清浄ドライエアー） |
| 適合カートン形式 | 底ロック箱（地獄底 / アメリカンロック / 扣底盒）、各種厚紙・マイクロフルート段ボール |
| 機械寸法・重量 | 省スペース設計（仕様・レイアウトに応じたコンパクト構成） |
