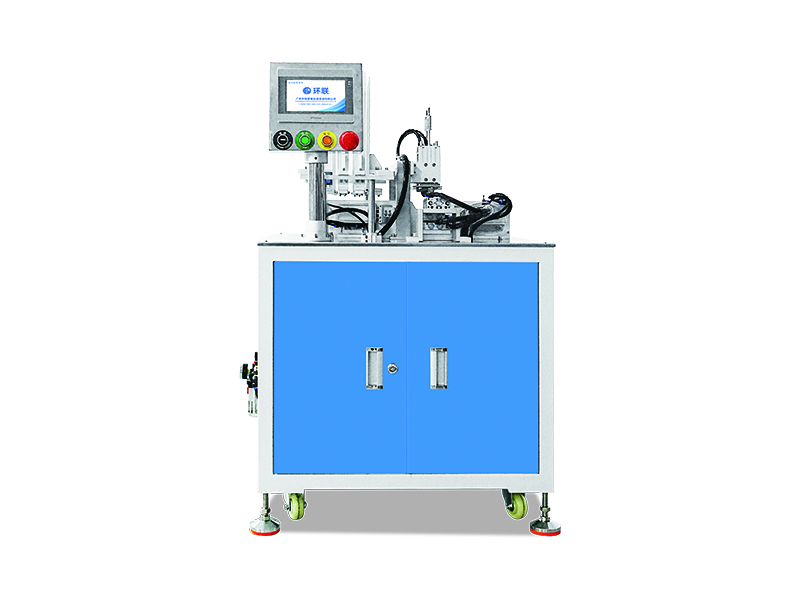

HL-ZKH10C
全自動 差し込み蓋式カートン（サック箱）自動開箱機
化粧品、医薬品、小型電子機器、食品パッケージなどに広く採用される差し込み蓋式（サック箱・キャラメル箱・タックインフラップ箱）専用の全自動開箱機です。折りたたまれたブランクスを真空吸着で開き、底面のフラップ折り込みとツメの差し込みを連続して自動成型。毎時600〜700箱の安定速度で箱組み作業を自動化し、作業員の負担軽減と組み立て精度の均一化を実現します。
動作フロー（吸着・展開・差し込み成型・直立排出）
STEP 01
マガジン自動吸着
マガジン部に整列された平畳みシートを真空吸着パッドで1枚ずつ正確にピックアップ。
STEP 02
筒状オープン展開
対向ガイドと吸着の同期機構により、折りたたまれたカートンを四角い筒形状へ確実に開箱。
STEP 03
底部差し込み（插舌）
小フラップを折り込み後、差し込みベロ（タックフラップ）をスリットへ確実に挿入固定。
STEP 04
直立自動排出
上部オープン状態を維持したまま直立搬出。手動投入作業台や充填コンベアへ直結。
HL-ZKH10Cの主な特長
1. 差し込み蓋式（タックイン）の確実な自動成型
手作業では爪を引っ掛けにくく時間がかかる薄手カートンの差し込み構造を、専用のフィンガーガイドでスムーズかつ確実に折り込みます。
2. 接着剤・テープ不要で副資材費ゼロ
物理的な差し込みによって底部を形成するため、糊やテープを一切消費しません。熱源を持たないため安全性が高く、消費電力もわずか0.5kWと省エネです。
3. お客様の箱形状に応じた寸法カスタマイズ対応
標準寸法範囲（L:135〜180mm、W:120〜150mm、H:50〜70mm）をベースに、貴社指定のカートン設計に合わせたオーダーメイド金型・調整機構の製作が可能です。
4. 設置場所を選ばない自立型コンパクト設計
機械サイズ1000×950×1550mm、重量135kgと取り回しやすい設計。既存の包装ラインへのインライン組み込みはもちろん、オフラインの単体運用にも最適です。
製品仕様・スペック
| 型式（Model） | HL-ZKH10C |
|---|---|
| 成型速度（Conveyor speed / 生産能力） | 600 〜 700 pcs/h（約10〜12箱/分）[cite: 14] |
| 適用カートン寸法（Carton size） |
長さ (L): 135 〜 180 mm 幅 (W): 120 〜 150 mm 深さ/高さ (H): 50 〜 70 mm ※お客様の指定寸法に応じたカスタマイズ設計に対応（可按客户尺寸定制）[cite: 14] |
| 供給電源（Power supply） | 単相 220V / 50Hz（国内仕様対応）、消費電力 0.5 kW[cite: 14] |
| 供給空気圧（Air pressure / 空気消費量） | 0.6 〜 0.8 MPa（消費流量：600 NL/min）[cite: 14] |
| 機械寸法（Machine dimension） | 長さ 1,000 × 幅 950 × 高さ 1,550 mm[cite: 14] |
| 機械重量（Machine weight） | 約 135 kg[cite: 14] |
