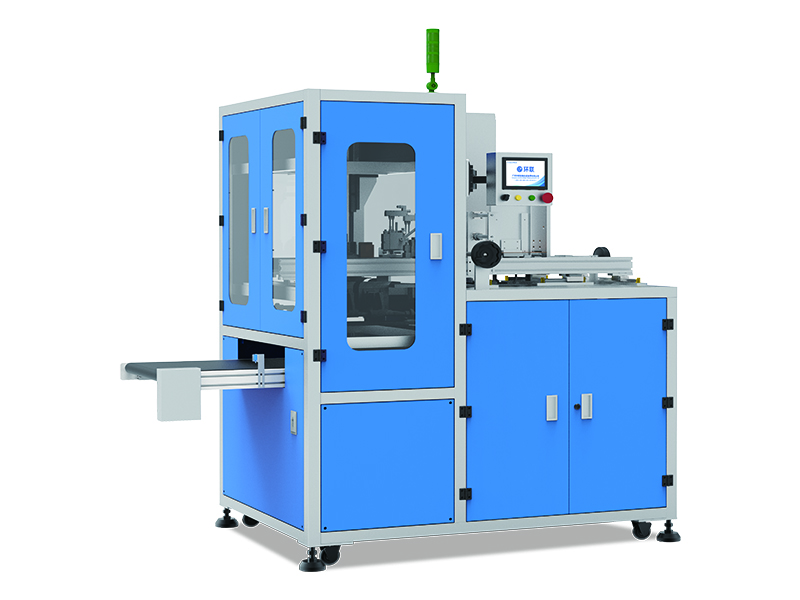

高速天地蓋（身蓋式・トレイ）折箱機
HL-ZP30
HL-ZP30｜ホットメルト自動スプレー塗布で強固・美麗成型。毎時最大2,400個の高速天地蓋（身蓋式・トレイ）折箱機
HL-ZP30は、高級酒類、ギフト洋菓子、化粧品コフレ、高級青果用トレイなどの「天地蓋（身箱・天蓋）」を、ホットメルト接着剤の高速自動スプレー塗布により瞬時に強固成型する専用折箱機です。平積みされた段ボール・厚紙シート（ブランクス）を自動吸着供給し、ノズルから接着剤を精密ポイント塗布しながら四方を巻き込み圧着。毎時1,800〜2,400個の圧倒的な成型タクトで、人手作業に頼っていた贈答用パッケージの組み立てラインを無人化・高速化します。

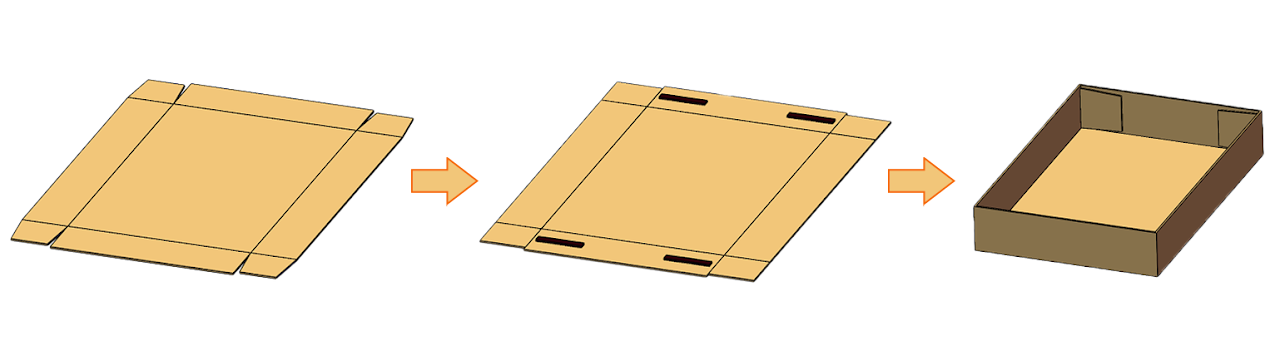

成型動作フロー（4ステップ）
大容量シートマガジンから真空吸着パッドで平らな厚紙・段ボールを1枚ずつ高速安定供給。
搬送中に接着フラップ部へ高精度ノズルからホットメルト接着剤を定点スプレー塗布。
パンチャーモールドが下降し、罫線に沿って四方を均一に巻き込み、瞬時に強力圧着固定。
成型完了した強固なトレイ・身箱・天蓋を水平コンベアへ排出。後続の充填ラインへ連携。
HL-ZP30の主な特長
1. 毎時最大2,400個の超高速連続成型
シート供給、ホットメルト塗布、パンチング成型をスムーズに同期させることで、毎分30〜40箱（毎時1,800〜2,400箱）の高速処理を実現。大量出荷期の生産ボトルネックを解消します。
2. 接着剤の液だれ・糸引きを防ぐ精密スプレーシステム
応答性の高い高速ホットメルトガンを採用。塗布位置と塗布量をマイクロ秒単位で制御し、高級化粧箱の表面を汚すことなく、糊代へ正確かつ均一に接着剤を定着させます。
3. シャープな角立ちと高い耐荷重強度
パンチャーによる均一な四方圧着により、エッジの角が直角にピシッと立った美しい直方体トレイを成型。ホットメルト接着により、瓶モノや重量物にも耐えうる高剛性を誇ります。
4. 2〜8分のクイック品種切り替え
箱の長さ・幅・高さの調整は、目盛スケール付きハンドルとワンタッチロック機構により工具レスで素早く完了。小ロット多品種のギフト需要にもダウンタイムを最小化して対応します。
製品仕様・スペック
| 型式（モデル） | HL-ZP30 |
|---|---|
| 機能分類 | 全自動 天地蓋盒噴膠折盒機（ホットメルトスプレー式折箱機） |
| 折箱速度（生産タクト） | 1,800 〜 2,400 Pcs/h（約30〜40箱/分） |
| 適用ボックス寸法（成型サイズ） |
長さ (L): 200 〜 300 mm 幅 (W): 150 〜 200 mm 高さ (H): 50 〜 90 mm ※上記標準寸法外の大型・特殊サイズもカスタマイズ対応可能です |
| 適合包材 | 厚紙、コートボール紙、白板紙、マイクロフルート段ボール（E段/F段/G段等）各種ブランクス |
| 電源仕様 | 単相 220V / 三相 200V（50Hz / 60Hz）、消費電力 約2.0 kW |
| 使用空気圧 | 0.6 〜 0.8 MPa（ドライエアー供給） |
| 機械寸法（本体） | 約 L3,650 × W1,250 × H1,960 mm |
| 機械重量 | 約 850 kg |
