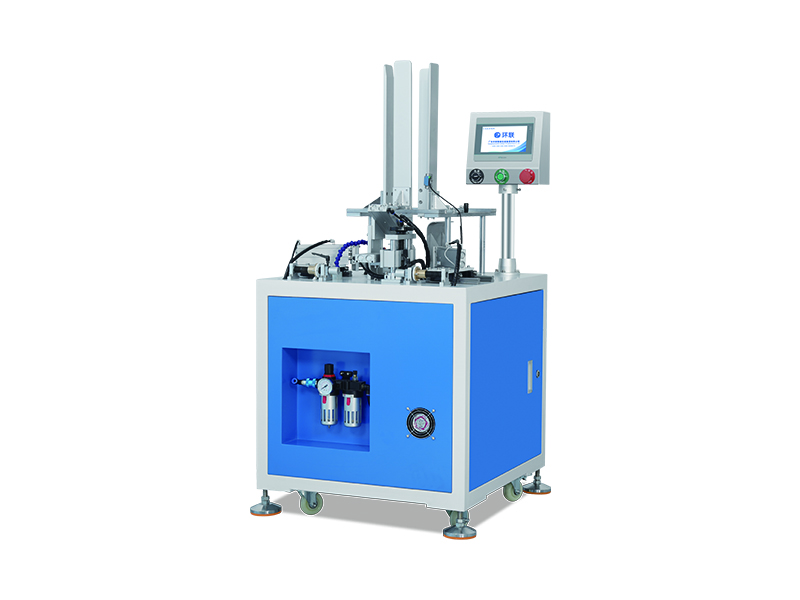

小型・卓上省スペース型 全自動 底ロック箱（地獄底）開箱・折箱機
HL-ZK10S
底ロック式（地獄底・アメリカンロック）の小型化粧箱・段ボールに特化したコンパクト設計の全自動開箱機です。機械フットプリントわずか750×700mm、重量115kgの省スペース設計でありながら、毎時1,000〜1,200個の高速開箱・底ロック成型を実現。医薬品、化粧品、電子部品、小物金属パーツなどのセル生産ラインや狭小スペースへ手軽に導入可能です。

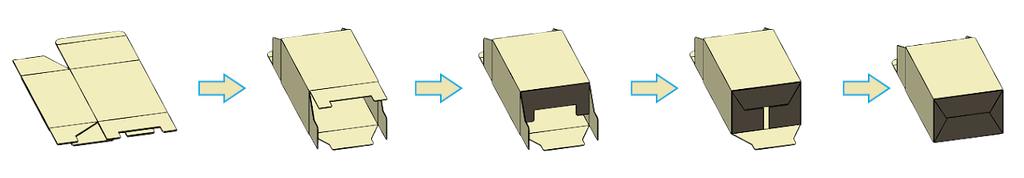

動作フロー（給紙・展開・底ロック・排出の4ステップ）
STEP 01
マガジン自動吸着
縦型マガジンに積載された平畳みカートンを真空吸着パッドで1枚ずつ取り出し。
STEP 02
筒状オープン展開
連動開箱ガイドにより、折りたたまれたカートンを瞬時に直角の四角筒形状へ引き起こし。
STEP 03
底部ロック（扣底）
底面の4枚フラップを順次折り込み、ツメを完全に噛み合わせてテープなしで底部固定。
STEP 04
直立搬出
上蓋を開いた状態で前方の手動投入台またはコンベアへ直立送り出し。
HL-ZK10Sの主な特長
1. 卓上感覚で設置できる超コンパクト設計（750×700mm）
設置面積わずか0.5㎡強、重量約115kg。大型自動機の搬入が難しいクリーンルームや、多品種小ロットのセル生産作業台の横にも無理なく配置できます。
2. 毎時最大1,200箱の圧倒的な高速処理
小型機構ならではの短いストローク動作により、毎分16〜20箱（毎時1,000〜1,200個）のハイスピード成型を維持。作業員2〜3人分の箱折り工数を1台で代替します。
3. 小型小箱（50mm角〜）にジャストフィット
汎用製函機ではツメが入りにくくトラブルになりやすい50mmクラスの小型カートン（化粧品ボトル箱、目薬・点眼薬箱、小型電子部品パッケージ等）を高精度に成型します。
4. 低消費電力（0.5kW）・低ランニングコスト
消費電力はわずか0.5kW、接着剤やテープなどの副資材も不要。稼働コストを極限まで抑えながら、導入後すぐに高い費用対効果（ROI）を実感いただけます。
製品仕様・スペック
| 型式（产品型号 / Model） | HL-ZK10S（简易款扣底开盒机） |
|---|---|
| 開箱速度（Conveyor speed / 処理能力） | 1,000 〜 1,200 pcs/h（約16〜20箱/分） |
| 適用カートン寸法（Carton size） |
長さ (L): 50 〜 110 mm 幅 (W): 50 〜 100 mm 深さ/高さ (H): 50 〜 150 mm |
| 供給電源（Power supply） | 単相 220V / 50Hz（国内仕様対応）、消費電力 0.5 kW |
| 供給空気圧（Air pressure / 空気消費量） | 0.6 〜 0.8 MPa（消費流量：400 NL/min） |
| 機械寸法（Machine dimension） | 長さ 750 × 幅 700 × 高さ 1,460 mm |
| 機械重量（Machine weight） | 約 115 kg |
