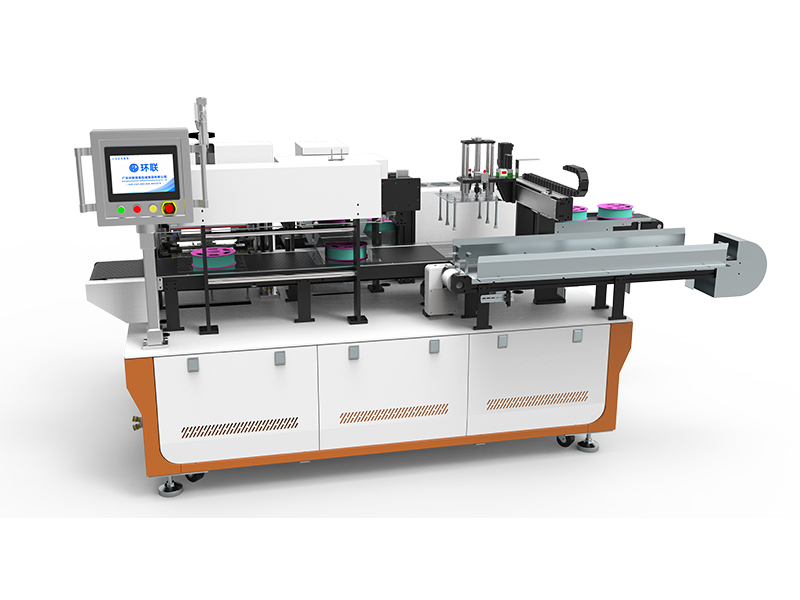

YH-TDA71-50A
全自動真空袋掛け・脱気シーリング機
3Dプリンター用フィラメントをはじめとする円形スプール製品や工業部材向けに開発された全自動真空袋詰め・脱気シーリング機（全自動真空套袋機）です。
従来、手作業で行われていた「真空袋の取り出し・開袋」「乾燥剤（シリカゲル）の投入」「製品の押し込み挿入」「エアー真空脱気」「熱溶着封緘（ヒートシール）」の一連の工程をインラインでスムーズに自動実行します。吸湿を嫌うフィラメント素材の確実な防湿密閉と、包装現場における省人化・生産性向上を支援します。
自動真空包装機・省人化システム
フィラメント・精密スプール製品の「袋掛け・乾燥剤投入〜真空シール」を全自動化
防湿密封の品質安定化と、包装工程の劇的な省人化を両立する全自動真空パッキングソリューション
主な特長・メリット
1. 一貫自動化による大幅な省人化
供給コンベア上の製品をセンサーで検知し、開袋から挿入・真空脱気・シール・排出までノータッチで完結。包装ラインの作業員負担を大幅に削減します。
2. 乾燥剤（シリカゲル）自動投入対応
袋入れと同時に乾燥剤を自動供給・投入可能。手作業による入れ忘れや作業遅れを防止し、製品の防湿品質を確実に担保します。
3. 均一な脱気＆高精度ヒートシール
安定した真空吸引ノズルと高精度温度管理ヒートシールバーにより、人手作業によるシワやシール不良、脱気不足を解消します。
4. スプール製品を傷めない自動挿入機構
リール・スプールのフランジ外周に無理な負荷をかけずに袋内へ導くガイド・プッシャー機構を搭載。デリケートな樹脂も傷つけずに包装します。
5. 直感的なタッチパネル操作（PLC制御）
シール温度、真空吸引時間、各駆動タイミングを液晶画面で集中管理。作業者の習熟度に依存しない安定運用が可能です。
主な対象ワーク・用途
- 3Dプリンター用フィラメントスプール： PLA、ABS、PETG、ナイロン、TPU、カーボン配合樹脂スプールなどの防湿真空包装
- 各種工業用巻線・リール部材： ワイヤー、精密ケーブル、光ファイバー等のリール・スプール巻き製品
- 円形・ディスク形状部材： ベアリング、金属リング、ガスケット、ディスク等の防錆・防塵包装
- 対応袋： 真空袋、アルミラミネート袋、ナイロンポリ袋、防湿フィルム袋
基本仕様・スペック
| 型式 | YH-TDA71-50A |
|---|---|
| 主な機能 | 自動給袋・エアー開袋・乾燥剤自動投入・ワーク自動挿入・真空脱気（吸引）・ヒートシール・自動排出 |
| 対象ワーク | 3Dプリンター用フィラメントスプール、各種円形・リール型工業部材 |
| 制御方式 | PLCプログラマブル制御 ＋ タッチパネル操作パネル |
| シール方式 | 高精度ヒートシール／温度個別制御 |
| 脱気機構 | エアーサクションノズル方式（脱気時間・吸引圧設定可能） |
| 電源・ユーティリティ | 3相 AC200V / 工場供給エアー（0.5〜0.7MPa） |
※対象ワークの寸法・重量、袋材質、要求タクトに応じたカスタマイズが可能です。
