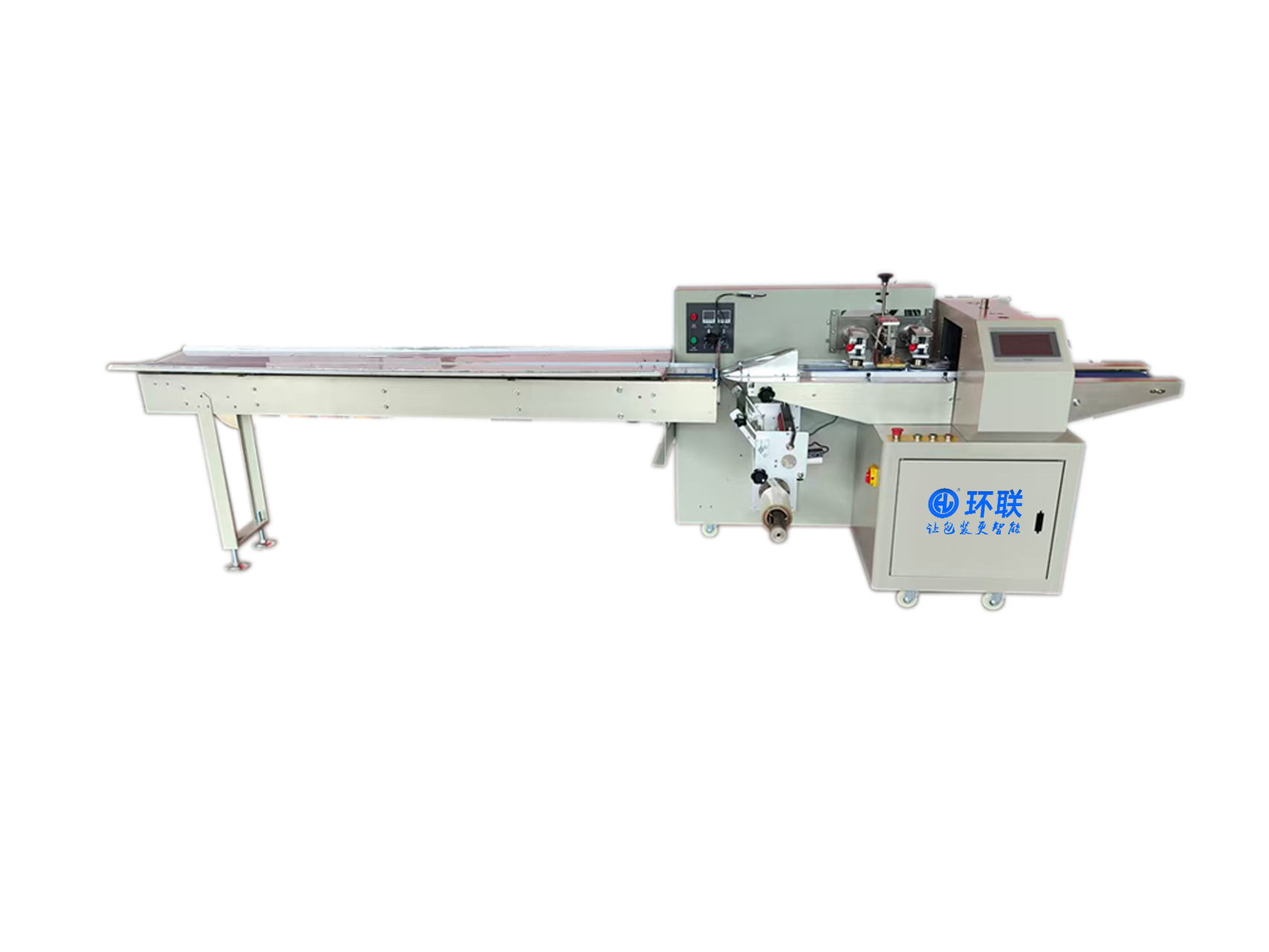

HL-P-600X
特大・超ワイド対応 3軸サーボ 下走膜式 横ピロー包装機（逆ピロー）
シリーズ最大となる「最大フィルム幅600mm」「製品高さ最大110mm」に対応したヘビーデューティー仕様の3軸サーボ逆ピロー包装機です。大型の箱詰めセット品、特大トレー食品、寝具・衣類などのファブリック製品、建材・サッシ・配管といった大型工業用品に至るまで、特大サイズのワークを下走膜方式で滑らかに送り込み、強固かつ美麗に密着包装します。
HL-P-600Xのパッケージング工程
STEP 01
600mm超ワイド給紙
超広幅フィルムをダブルアーム＆サーボモーターでシワなく安定繰り出し。
STEP 02
下走膜ヘビーインフィード
大型・重量のあるワークもフィルムが底面を包み込んで運ぶため、搬送抵抗なく進入。
STEP 03
強力上面ヒートシール
大面積の包材を独立PID温度制御でしっかりと熱溶着し、高い密封性を確保。
STEP 04
ロングストロークカット排出
高さ110mm対応の大型カッターで確実に切断し、堅牢なワイドコンベアでスムーズに排出。
HL-P-600Xの主な特長
1. 幅600mm・高さ110mmの特大被包装物に対応
ピロー包装機としては最大クラスの許容範囲を誇り、従来はシュリンク包装や人手の手包装に頼っていた大型製品の自動化・高速化を一気に実現します。
2. 重量物・長尺物もスムーズに運ぶヘビーデューティー設計
大型モーターと強化フレームを採用。重みのある工業パーツや厚みのある建材、長尺物でもたわみや搬送遅延を起こさず、高精度な送り込みを維持します。
3. 噛み込み・空袋防止の高度なセンシング制御
3軸サーボがリアルタイムで製品位置とフィルム供給を連動監視。大型ワークのカッター挟み込みを未然に防ぎ、機械の破損やライン停止事故を防止します。
4. 厚手フィルム・バリア性フィルムもしっかり圧着
大型ヒートシールブロックと安定した加圧機構により、破れにくい厚手フィルムやアルミ蒸着フィルムも確実・均一にシーリング。高い防湿・防塵性を保持します。
製品仕様・スペック
| 型番（Model） | HL-P-600X |
|---|---|
| 駆動制御方式 | 3軸独立サーボモーター制御 ＋ PLCタッチパネル |
| 包装能力（速度） | 30 〜 100 packs/min（被包装物・袋長により変動） |
| 最大フィルム幅（Film Width） | Max. 600 mm |
| 製袋可能寸法 |
袋長：120 〜 450 mm 袋幅：80 〜 280 mm 製品高さ：Max. 110 mm |
| フィルム材質 | OPP/CPP、PT/PE、KOP/CPP、アルミ蒸着フィルム等のヒートシール性フィルム |
| 電源仕様 | 単相 220V 50/60Hz（国内電源仕様対応）、約 3.4 kW |
| 機械寸法（L×W×H） | 約 4,380 × 970 × 1,500 mm |
| 機械本体重量 | 約 850 kg |
