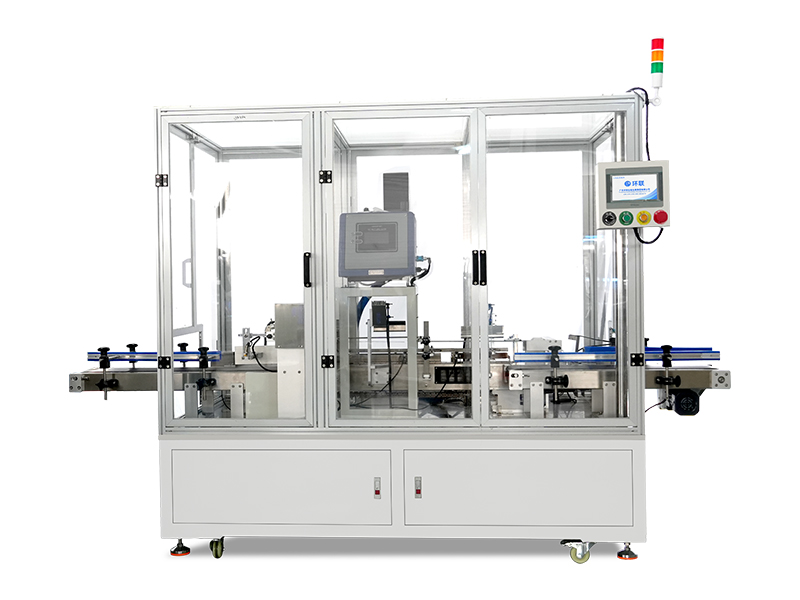

全自動 N式箱スプレー糊折合蓋機
HL-Z16
N式段ボール箱・タトウ式箱の糊塗布（スプレー噴膠）から上蓋の折り込み、三辺バックル（扣合）による強固な封蓋までを連続して自動実行する全自動包装設備です。お客様がご使用される段ボール箱の寸法に合わせてオーダーメイド製作され、毎時720〜900個の安定した処理能力で出荷現場の封箱・梱包ラインを効率化します。
動作フロー（供給・糊噴射・折り込み・排出の4ステップ）
STEP 01
箱の搬入・位置決め
内容物がセットされた箱が搬送され、センタリング機構で成型位置へ正確にセット。
STEP 02
ホットメルト定点噴射
高精度スプレーガンより、所定の接着フラップ部へ接着剤を自動スプレー塗布。
STEP 03
上蓋折り・三方ロック
上蓋を倒し込み、左右および前方のロック爪（バックル）を正確に差し込んで圧着。
STEP 04
封函完了・自動搬出
強固に封函された製品パッケージを後続のラベラー・仕分けラインへスムーズに搬出。
HL-Z16の主な特長
1. 接着剤噴射とツメ折りの複合ロック構造
糊のスプレー塗布と爪の差し込みロックを連動させることで、輸送中の振動や衝撃による開封を確実に防止。高いセキュリティ性と美観を両立します。
2. 貴社指定寸法に合わせた完全オーダーメイド設計
ご使用中の段ボール箱の寸法・罫線ピッチ・紙質に合わせて専用設計・製作。汎用機では対応が難しい特殊なフラップ形状やサイズにも柔軟に適合します。
3. 省スペース（L2,000×W1,100mm）のコンパクトボディ
機械寸法L2,000×W1,100×H1,800mm、重量380kgとコンパクトな機体設計。限られた工場の通路や既存コンベアラインの間にも容易にレイアウトできます。
4. 安定した封函能力（毎時720〜900箱）
毎時720〜900個の安定した連続稼働を実現。手作業による蓋合わせのバラつきや作業員の疲労による処理遅れを解消し、出荷工程の平準化を達成します。
製品仕様・スペック
| 型番（モデル） | HL-Z16（N式箱スプレー糊折合蓋機） |
|---|---|
| 処理能力（生産スピード） | 720 〜 900 個/時（約12〜15個/分） |
| 適用段ボール箱寸法 | お客様ご指定の段ボール箱サイズに応じたオーダーメイド設計・製作 |
| 電源仕様 | 単相 220V / 50Hz（国内対応可）、消費電力 約2.0 kW |
| 使用空気圧・消費量 | 0.6 〜 0.8 MPa（消費流量：600 NL/min） |
| 機械寸法（外形） | 約 長さ 2,000 × 幅 1,100 × 高さ 1,800 mm |
| 機械本体重量 | 約 380 kg |
