HLMD-JS5030
大型ケース・段ボール整箱用金属検出機
段ボール箱詰め品、大容量ケース、大型袋製品などの出荷前全数検査に特化して開発された大開口コンベア式金属検出機（インラインメタルディテクター）です。高さ300mmの大開口トンネルヘッドを採用し、背の高い製品や封緘済み段ボールケースをそのまま通過させて検査可能。360°死角のない高感度電磁波誘導バランス技術により、鉄（Fe）だけでなく非鉄金属（銅・真鍮・アルミ）や検出難度の高いステンレス（SUS）まで確実にキャッチします。異物検出時は製造ラインを止めることなく自動プッシャー等でライン外へ排除、またはアラーム発報によるライン停止を選択でき、封緘機・ケーサーや重量選別機（ウェイトチェッカー）と組み合わせた最終出荷検査ラインを構築できます。

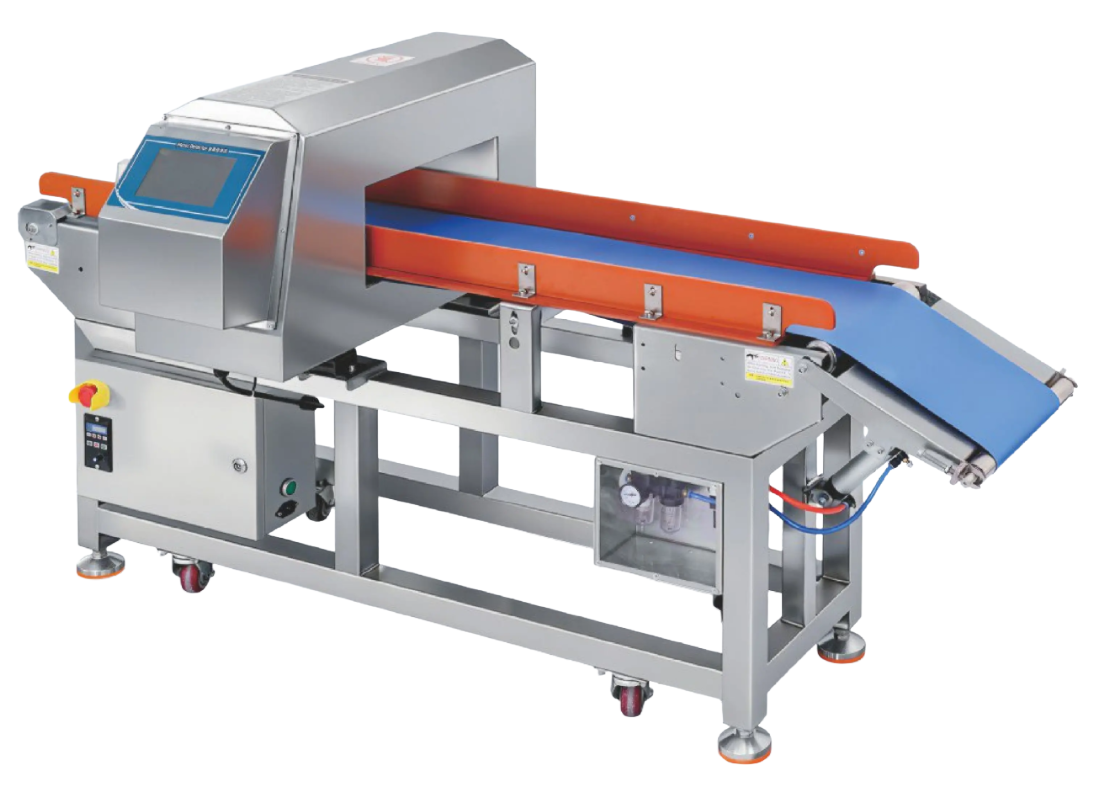

大型ケース・段ボール整箱用金属検出機【HLMD-JS5030】
トンネル通過高さ300mmの大開口設計。360°死角のない高精度電磁波検出ヘッドにより、段ボール箱（整箱）や大袋製品を開梱することなく、内部に混入した鉄（Fe 2.0mm）、銅・非鉄（Cu 2.5mm）、ステンレス（SUS 3.0mm）などの全金属異物をインラインで高精度検知・自動排除。
【HLMD-JS5030】の主な適用業界・分野
玩具・ホビー（大型ぬいぐるみ・パッケージ梱包箱・玩具ケース）
繊維・アパレル・家紡（羽毛布団・毛布・寝具梱包箱の検針）
日用品・コスメ・日化（洗剤ケース・日用品外装段ボール）
化学・ケミカル原料（大袋原料・化成品ペール缶代替箱）
医薬品・ヘルスケア（大箱カートン・出荷前マスターカートン）
農副産品・青果（リンゴ・柑橘等果実段ボール・乾物箱）
EC通販・物流拠点（梱包出荷前の最終異物混入検品）
HLMD-JS5030（整箱用）が選ばれる5つの特長
① 通過高さ300mmの大開口で段ボール整箱をそのまま検査
高さ300mm×幅500mm級の大型開口部を確保。個装段階では見つけられなかった混入異物や、箱詰め・封緘工程で混入した異物を出荷直前のケース単位で全数検査します。
② 360°死角なし＆全金属（鉄・銅・アルミ・SUS）検知
大開口ヘッドながら、鉄2.0mm、銅2.5mm、非磁性ステンレス3.0mmの高感度検知を実現。段ボール内部のどの位置に異物があっても磁界の乱れを捉えます。
③ 自動プッシャー排除 ＆ 警報アラーム自動停止
段ボール等の重量ワークに対応する強力プッシャー排除機構、または確実なオペレーター確認を促す警報アラーム停止（报警停机）から運用に合わせて選択可能です。
④ 7インチTFTカラー液晶タッチパネル搭載
視認性に優れたカラー液晶タッチパネルを採用。多品種の検査設定をプリセット登録でき、製品効果（内容物の水分や塩分）を自動補正して誤動作を防止します。
⑤ トンネル寸法の特注カスタマイズ対応
標準通過高300mm以外にも、貴社で使用されている段ボールサイズや大袋の寸法に合わせて開口高さ・幅のカスタム設計が可能です。
整箱金属異物検査・排除の動作フロー
- ケース搬入： 封緘後の段ボール箱や大袋製品が、前段のテーピング機やコンベアから本機の搬入ベルト（幅300mm）へ送られます。
- 大型電磁波トンネル通過（通過高300mm）： 開口部を通過する際、電磁界の変化を差動コイルがリアルタイムにサンプリング計測。
- 異物判定・信号処理： 内部に混入した金属片（Fe・非鉄・SUS）を検知すると、瞬時にNG判定信号を出力。
- 規格外ケースの自動排除 / 停止： プッシャー機構により段ボールを側面の退避レーンへ自動排出、または警報ブザー・回転灯とともにコンベアが自動停止。
- 合格ケースの出荷搬送： 金属異物のない良品ケースのみが、後段のパレタイザーや出荷仕分けラインへそのまま送り出されます。
標準仕様・スペック
| 型式・製品名 | HLMD-JS5030（大型ケース・段ボール整箱用金属検出機 / 整箱金属检测机） |
|---|---|
| 検出方式 | 高周波電磁波誘導バランスコイル方式（360°死角なし） |
| 標準検出感度 |
鉄（Fe）：φ 2.0 mm 銅・非鉄（Cu/Non-Fe）：φ 2.5 mm ステンレス（SUS304）：φ 3.0 mm ※空機状態の標準感度です。被検査物の特性（水分・塩分・温度）や包装材料により変動します。 |
| トンネル通過有効高（通道高） | 標準 300 mm（※段ボールサイズに応じた特注変更可能） |
| コンベアベルト寸法 | 全長（L）1,600 mm × ベルト幅（W）300 mm |
| コンベア搬送速度 | 毎分 20〜30 m（可変調整可能） |
| 搬送面高さ | 約 700 mm（脚部アジャスターによりライン高さに調整可能） |
| 機械外形寸法 | 全長（L）約 1,600 mm × 奥行（W）約 843 mm（フレーム幅623mm） × 全高（H）約 1,106 mm |
| 操作パネル・表示画面 | 7インチTFTカラー液晶タッチスクリーン（中国語/英語標準、多言語対応可能） |
| 不良品選別（排除）方式 | プッシャー式直角排除（推杆） / 警報ブザー・パトライト停止（报警停机） |
| 本体材質 | SUS304ステンレス鋼（高耐久フレーム、食品衛生適合ベルト） |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 対象包装形態 | 段ボール箱詰め品（箱装）、中・大型ケース、大袋包装（袋装）、ボトル・缶詰梱包箱、寝具・衣料梱包箱など |
※ 貴社で使用されている実物段ボール・ケースをお預かりしての「通過感度測定テスト」を無償で承っております。
