HLXR-XR4016
産業用X線異物検査機
食品・医薬品・工業製品の製造ラインにおいて、製品内部に混入した異物をインラインで高精度に透視検出する産業用X線異物検査装置です。
従来の金属検出機では判別が難しかった「アルミ蒸着・アルミ箔包装内の微小金属」をはじめ、「ガラス片、石、陶器、骨（残骨）、高密度硬質プラスチック」を確実に検出。異物を検知した不良品は、標準装備のエアプッシャーリジェクターによって搬送ライン外へ自動排出されます。18.5インチの大型タッチパネルによる直感的な操作性と、内部温度・湿度を一定に保つ産業用エアコンを完備し、過酷な工場環境でも長期にわたり安定稼働します。

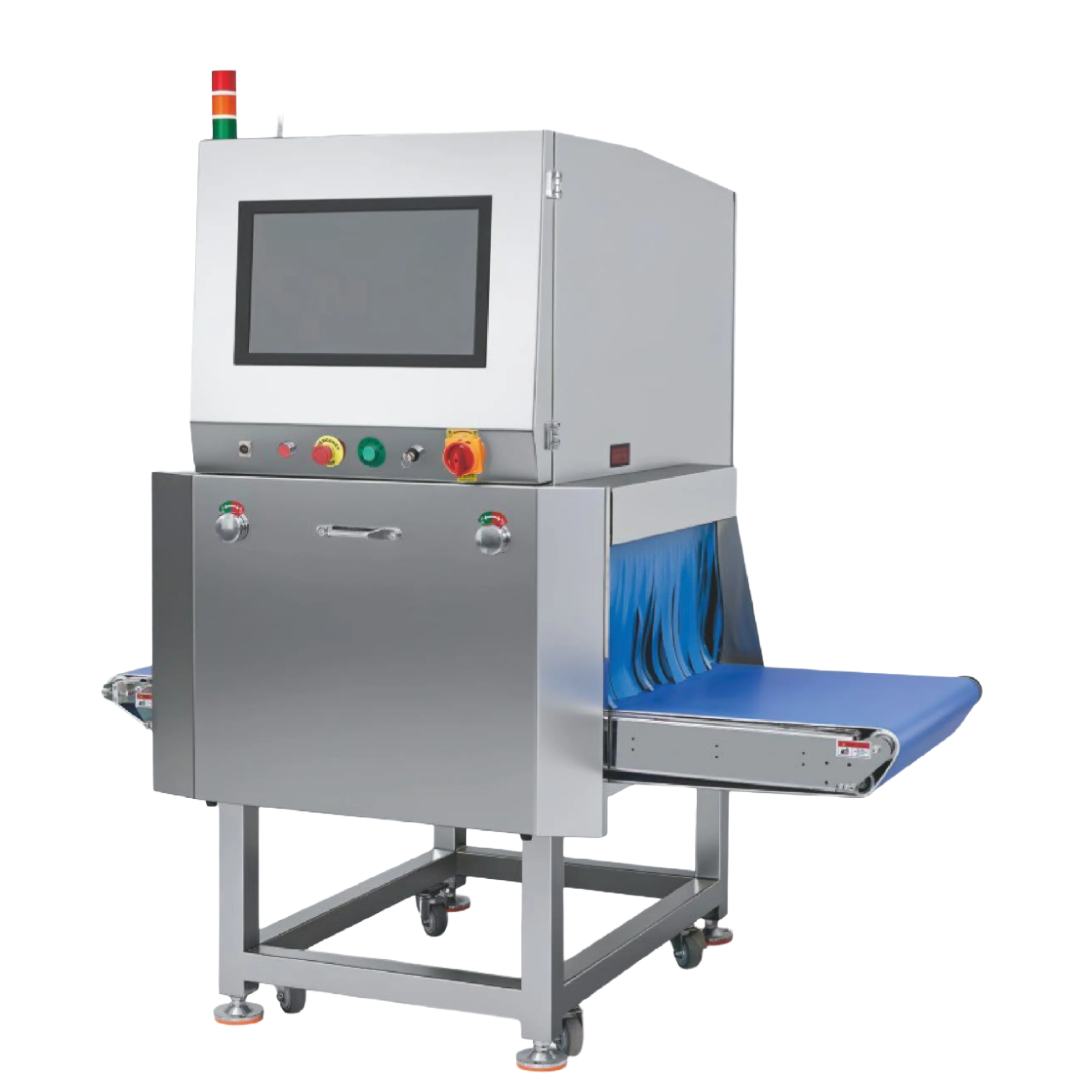

産業用X線異物検査機【HLXR-XR4016】
金属・ガラス・石・骨・硬質異物を高感度透視検出。産業用エアコン内蔵＆安心の漏洩線量低減設計で過酷な製造現場にも安定稼働するインラインX線検査装置。
【HLXR-XR4016】の主な適用業界・分野
水産・食肉加工（骨・残骨検査）
冷凍食品・レトルト・調理品
乳製品・製パン・製菓
医薬品・ヘルスケア（錠剤・PTP）
日用品・トイレタリー
農副産品・果実加工品
精密電子・デジタル家電（内部欠陥）
金属部品・工業金物（員数・欠品）
HLXR-XR4016 が選ばれる5つの特長
① 圧倒的な検査感度（金属球0.6mm・非金属対応）
空機最高検査精度として金属球0.6mm、ステンレス線0.4×2mm、ガラス球・セラミック球1.2mmを検知可能[cite: 10]。骨や石などの非金属異物も鮮明に画像識別します[cite: 10]。
② 産業用エアコン標準内蔵で温湿度変化に強い
筐体内部に産業用エアコンを標準装備[cite: 10]。高温多湿な夏場の工場や結露が発生しやすい現場でも、内部基板・X線発生器の温湿度を適正に保ち故障を防ぎます[cite: 10]。
③ 漏洩線量0.4μSv/h未満の多重安全設計
多重セーフティインターロック機構と遮蔽鉛カーテンを装備し、外部放射線漏洩量を0.4μSv/h未満に抑制[cite: 10]。オペレーターの安全を最優先に保護します[cite: 10]。
④ 18.5インチ大型カラータッチパネル＆多言語
視認性に優れた大画面液晶を採用[cite: 10]。日本語/英語/中国語等の多言語表示に対応し、直感的な感度設定や透過画像の拡大確認、品種切り替えが素早く行えます[cite: 10]。
⑤ インバーター変速＆プッシャー自動リジェクト
搬送速度は毎分5〜60mまで無段階で可変調整可能[cite: 10]。不良品検知時はエアプッシャーによりラインを止めることなくNG品を自動選別排出します[cite: 10]。
検出可能な異物・欠陥パターン
- 金属異物： 鉄（Fe）、非鉄金属、ステンレス（SUS）線材・破片、ボルト、ナット、針金など[cite: 10]（※アルミ蒸着包装・アルミ箔包装内も検知可能）。
- 非金属硬質異物： ガラス片、ビンカケ、小石、砂利、陶磁器片、骨（家畜骨・魚骨）、硬質プラスチックなど[cite: 10]。
- 形状・欠陥検査（副次機能）： 内容物の員数カウント、割れ・欠け・中身の充填過不足、包装噛み込みなどの同時判定にも対応。
- 箱入り・バラ品両対応： 包装済みの化粧箱（盒装）モードおよびコンベア直置きのバラ品（散装）モードをワンタッチ切り替え[cite: 10]。
標準仕様・スペック
| 型式・製品名 | HLXR-XR4016（産業用X線異物検査機 / X-Ray 异物检测机）[cite: 10] |
|---|---|
| 検査トンネル通過寸法 |
通過幅：400 mm 通過高さ：160 mm（開口部高 175 mm）[cite: 10] |
| 空機最高検査精度 |
金属球：φ 0.6 mm ステンレス線：φ 0.4 × 2 mm ガラス球 / 陶器球：φ 1.2 mm ※ 実際の検査感度は被検査物の成分・厚み・水分量・温度等の性状により前後します[cite: 10] |
| 操作パネル・表示 | 18.5インチ フルカラー液晶タッチパネル（日本語 / 英語 / 中国語等 多言語対応）[cite: 10] |
| 検査モード | 箱入り包装品モード / バラ品（バルク）モード[cite: 10] |
| 不良品排除（リジェクト）方式 | エアプッシャー式自動排除（推杆剔除）[cite: 10] |
| 搬送ベルト速度 | 毎分 5〜60 m（インバーターによる無段階変速調整）[cite: 10] |
| ベルト幅 / コンベア搬送高 | ベルト幅：400 mm / 搬送面高さ：710 mm ＋ 80 mm（750 ±50 mm調整可能）[cite: 10] |
| 最大搬送荷重 | 10 kg[cite: 10] |
| 放射線安全性 | 多重セーフティインターロック機構、外部放射線漏洩量：0.4 μSv/h 未満（安全基準適合）[cite: 10] |
| 信号表示灯（パトライト） | X線照射中表示灯、電源通電灯、システムエラー（異常）警告灯[cite: 10] |
| 電源・消費電力 | 単相 AC220V / AC200V（50/60Hz） 約 2.0 kW[cite: 10] |
| 機械外形寸法 | L 1,220 mm × W 900 mm × H 1,710 mm（※全高最大約 1,994 mm）[cite: 10] |
| 適用業界・主な対象ワーク | 菓子・スナック類、糖果、冷凍食品、チルド水産品・食肉加工品（残骨検出）、乳製品、ベーカリー・製パン、果実・野菜加工品、医薬品・健康食品、電子部品、日用品[cite: 10] |
※ 貴社製品をお預かりしての「実機透過画像撮影・検出感度レポート作成」を無償で実施しております。
