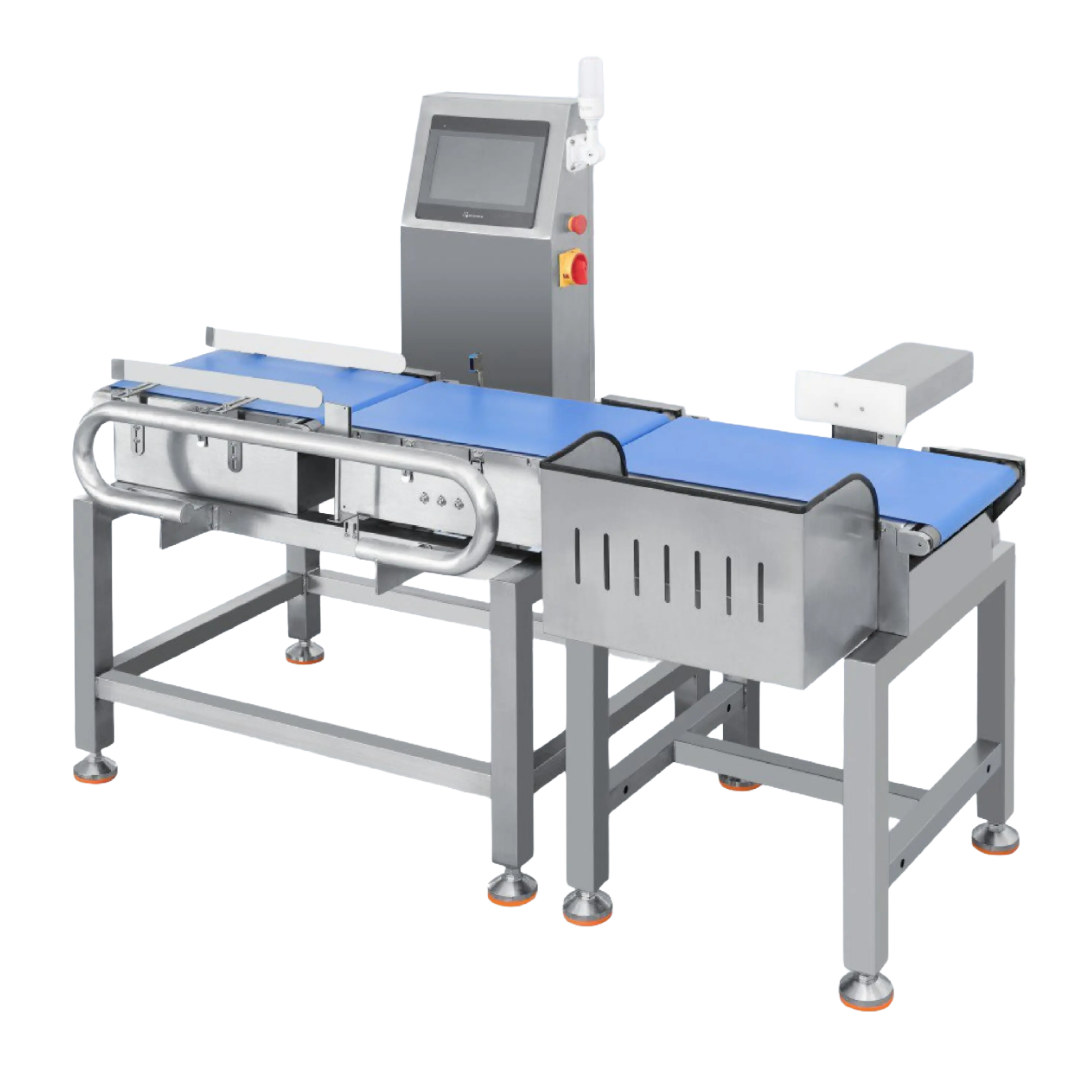

HLCW-5030-universal
汎用インライン重量選別機
HLCW-5030は、比較的重量や体積の大きな物品の重量検査に適した汎用型インライン重量選別機（オートウェイトチェッカー / 通用型称重机）です。
製薬、日用品、軽工業、食品、化学、金物、プラスチック、農副産品など、幅広い産業分野の製造・包装ラインに広く導入されています。ベルト幅300mm、計量部長さ500mmの頑丈なコンベア機構により、最大3kgまでの製品を安定して搬送。選別精度±0.5g、毎分最大100個のスピードで動的計量を行い、重量過不足品や員数欠品を自動検知して瞬時に排除します。
汎用インライン重量選別機【HLCW-5030】
重量・体積の大きな中〜大型ワークの重量検査に最適化。ベルト幅300mm・計量範囲3kg以内・選別精度±0.5g、最大毎分100個の高速動的計量で、製薬・食品・工業製品・農副産品ラインの規格外品を確実に自動排除。
【HLCW-5030】の主な適用業界・分野
医薬品・製薬・医療用外箱
日用品・コスメ・日化製品
軽工業・日用雑貨
化学・ケミカル材料・パウチ容器
金物・金属部品キット（員数検査）
プラスチック・成型パーツ
農副産品・青果加工品・乾物
EC通販・3PL物流（中型個装箱）
HLCW-5030（汎用型）が選ばれる5つの特長
① 中・大容量ワークに対応する頑丈な汎用設計
重量3kg以内、ベルト幅300mmのワイドな搬送面を確保。食品の外装箱から金属部品、農副産品まで多種多様な形状のワークを安定して受け入れます。
② インバーター制御モーターで速度調整が自在
毎分40〜100個の選別能力を備え、可変周波数（インバーター）制御により前後の充填機やケーサーのライン速度に合わせた柔軟な調整が可能です。
③ 10インチタッチパネル＆リアルタイム合格率分析
大型カラータッチスクリーンを採用。計量結果から製品合格率をリアルタイムに曲線グラフ化し、ラインの稼働状況や歩留まりの変動を視覚的に把握できます。
④ 100品種プリセット＆3段階パスワード管理
最大100アイテムの検査レシピを登録・ワンタッチ呼出可能。3段階の権限管理により、設定変更やデータ閲覧を管理し、オペレーターの誤操作を防ぎます。
⑤ 4種類から選べる自動排除リジェクター機構
エアプッシャー式、エアブロー式、スイングアーム式、ドロップ落下式からワークの重さ・壊れやすさに応じた選別機構を選択可能です。
重量選別・自動排除の動作フロー
- 搬入＆間隔調整ゾーン（緩衝段 500mm）： 前工程から不規則に流れてくる中・大型ワークを受け入れ、安定した等間隔に整列して計量部へ供給。
- 高速動的計量ゾーン（称重段 500mm）： ロードセル上を搬送される間に瞬時に重量を計測・デジタル処理し、基準規格値と照合。
- 合否判定＆統計データ更新： 設定された上限・下限値から合否を判定し、画面内の合格率曲線グラフデータを即座に更新。
- 規格外品の自動排除ゾーン（剔除段 600mm）： 不良品と判定された製品のみを、プッシャー等でライン外の受けトレイへ確実に自動リジェクト。
- 良品のみを次工程へ搬送： 重量規格基準を満たした良品のみが、後段のケーサーやパレタイズラインへ送出。
標準仕様・スペック
| 型式・製品名 | HLCW-5030（汎用型インライン重量選別機 / 通用型称重机） |
|---|---|
| 計量範囲（秤量） | 3,000 g（3 kg）以内 |
| 最高選別精度 | ± 0.5 g（※被検査物の形状・性状・搬送スピードにより変動します） |
| 表示目量（分解能） | 0.1 g |
| 最大選別タクト（処理能力） | 毎分 40〜100 件（個） |
| コンベア各部寸法 |
緩衝導入部（緩衝段）：L 500 mm × W 300 mm 動的計量部（称重段）：L 500 mm × W 300 mm 自動排除部（剔除段）：L 600 mm × W 300 mm |
| ベルト幅 / 搬送面高さ | ベルト幅：300 mm / 搬送面高さ：約 700 mm（アジャスターにて調整可能） |
| 機械外形寸法 | 全長（L）約 1,663 mm × 奥行（W）約 791 mm × 全高（H）約 1,219 mm |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 100品種レシピメモリ、リアルタイム合格率曲線グラフ表示、計量計数機能、3段階操作権限・パスワード管理、インバーター速度制御 |
| 不良品選別（排除）方式 | プッシャー式（推杆式） / エアブロー式（気吹式） / スイングアーム式（摆臂式） / ドロップ式（跌落式） |
| 標準装備品 | 防風カバー、不良品受皿（接料盤）、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | 製薬外装箱、日化・日用品大型ボトル、軽工業製品、食品・菓子大袋、化学・化成品、金物・ボルトナットキット、プラスチック製品、農副産品など |
※ 貴社製品の実物をお預かりしての「動的計量・選別精度テスト（データレポート付）」を無償で承っております。
