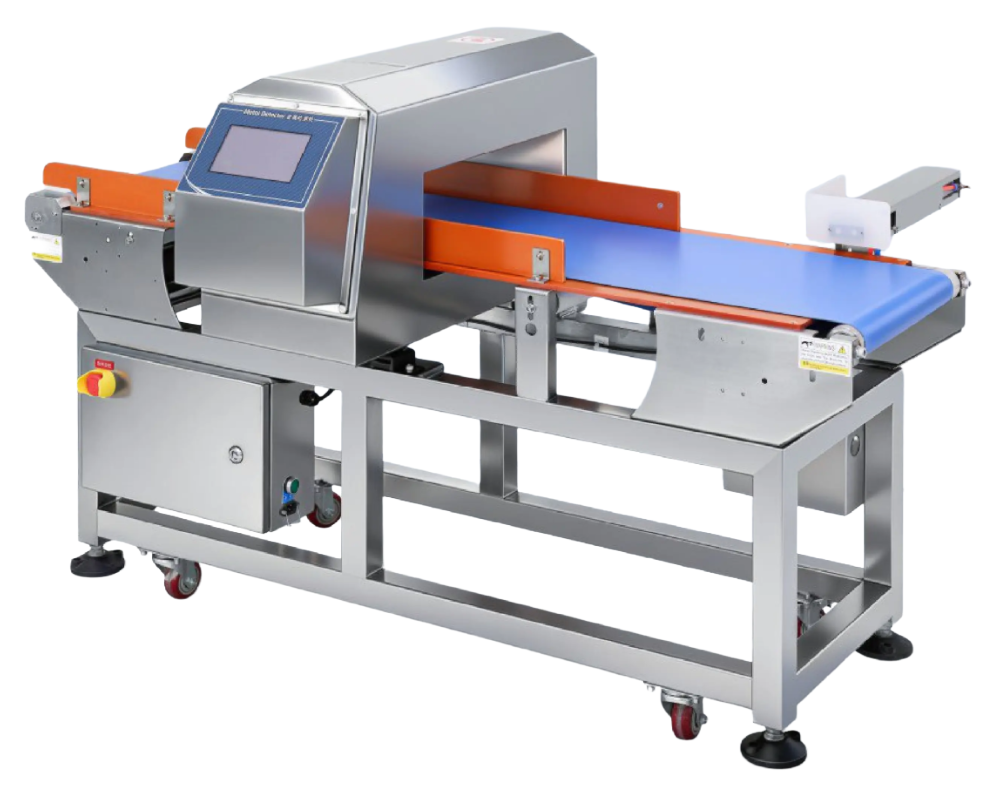

HLMD-JS5010
コンベア式高感度金属検出機
搬送ベルト幅500mmを確保し、幅広なワークや中・大型包装品の金属異物検査に最適化されたコンベア式ワイド高感度金属検出機（インラインメタルディテクター）です。
360°死角のない高精度な電磁波誘導コイル技術を採用し、鉄（Fe）だけでなく、検出難度の高い銅・アルミ等の非鉄金属やオーステナイト系ステンレス（SUS）まで高感度にキャッチ。バラ物、袋詰め品、ボトル、個装箱、外装ケースなど多様な荷姿に対応します。金属異物検出時は製造ラインを止めることなく自動排除でき、前後のコンベア設備や重量選別機（ウェイトチェッカー）とのスムーズなインライン連動を実現します。
ワイド幅コンベア式高感度金属検出機【HLMD-JS5010】
ベルト幅500mmのワイド搬送面と360°死角のない高精度電磁波検出ヘッドを搭載。鉄（Fe 0.8mm）、銅・非鉄（Cu 1.0mm）、ステンレス（SUS 2.0mm）など全金属を高感度に検知。食品、玩具、繊維、日用品ラインの大型パック・袋物・ボトル・外装箱をライン停止なく自動排除。
【HLMD-JS5010】の主な適用業界・分野
玩具・ホビー（大型ぬいぐるみ・知育玩具・プラスチック製品）
繊維・アパレル・家紡（シーツ・毛布・タオル・衣料の折れ針検知）
日用品・コスメ・日化（大型詰替パウチ・洗剤ボトル・衛生用品）
化学・ケミカル材料（原料粉末・樹脂ペレット・中間体バッグ）
医薬品・ヘルスケア（中型外装カートン・フィルム包装品）
農副産品・青果・乾物（大袋米麦・乾燥野菜・スパイス大袋）
HLMD-JS5010 が選ばれる5つの特長
① ベルト幅500mm対応＆360°死角ゼロ検出
余裕のある500mm幅コンベアで大型ワークや複数列搬送をカバー。鉄0.8mm、銅1.0mm、非磁性ステンレス2.0mmの微細異物を姿勢に依存せず検知します。
② 既存搬送ラインへ直結・ノンストップ自動排除
前後の自動包装ラインにスムーズにドッキング。異物検知時も主ラインを停めることなく、NG品のみを自動排除機構により瞬時に隔離します。
③ ワーク特性に合わせた排除方式の自在な選択
エアプッシャー式、エアブロー式、ドロップ落下式、警報ブザー＋パトライト停止など、ワークの重量や性状に合わせた排除機構をカスタム可能です。
④ 7インチTFTカラータッチパネル＆スマート補正
操作しやすい大型タッチスクリーンを搭載。水分・塩分・温度などの製品影響（プロダクトエフェクト）を自動学習してキャンセルし、誤検出を防ぎます。
⑤ トンネル開口寸法（通過高）の特注変更に対応
標準通過高100mmのほか、高さのあるボトル容器、厚みのある段ボール、大袋原料に合わせてトンネル通過高の非標準カスタマイズ設計に対応します。
金属異物検査・自動排除の動作フロー
- ワーク搬入： 包装・製袋工程を終えた製品が幅500mmのコンベアに安定して受け入れられます。
- ワイド電磁波トンネル通過（通過高100mm）： 均一磁界ヘッド内を通過する際、金属粒子による微小な磁界変動を高速検知。
- 製品効果キャンセル＆信号判定： 水分や塩分等のノイズ信号をフィルタリングし、金属異物特有の信号のみを高精度に識別。
- 規格外品（NG）の自動排除： 金属異物を検出した製品のみを、プッシャーやエアブロー等で瞬時にライン外のNGトレイへ自動リジェクト。
- 合格品の次工程送出： 異物のない良品のみが、後段のウェイトチェッカーや箱詰め梱包ラインへスムーズに搬送。
標準仕様・スペック
| 型式・製品名 | HLMD-JS5010（ワイド幅コンベア式高感度金属検出機 / 金属检测机） |
|---|---|
| 検出方式 | 高周波電磁波誘導バランスコイル方式（360°死角なし） |
| 標準検出感度 |
鉄（Fe）：φ 0.8 mm 銅・非鉄（Cu/Non-Fe）：φ 1.0 mm ステンレス（SUS304）：φ 2.0 mm ※空機状態の最高感度です。被検査物の特性（水分・塩分・温度）や包装材料により変動します。 |
| トンネル通過有効高（通道高） | 標準 100 mm（※製品高さに応じた特注寸法変更可能） |
| コンベアベルト寸法 | 全長（L）1,600 mm × ベルト幅（W）500 mm |
| コンベア搬送速度 | 毎分 20〜30 m（可変） |
| 搬送面高さ | 約 700 mm（脚部アジャスターにより調整可能） |
| 機械外形寸法 | 全長（L）約 1,600 mm × 奥行（W）約 843 mm（フレーム幅623mm） × 全高（H）約 906 mm |
| 操作パネル・表示画面 | 7インチTFTカラー液晶タッチスクリーン（中国語/英語標準、多言語対応可能） |
| 不良品選別（排除）方式 | エアプッシャー式（推杆） / エアブロー式（气吹） / ドロップ落下式（跌落） / 警報ブザー・パトライト停止（报警停机） |
| 本体材質 | SUS304ステンレス鋼（サニタリー仕様、食品衛生適合ベルト） |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 対象包装形態 | バラ物（散装）、袋詰め品（袋装）、ボトル・プラスチック容器（瓶装）、紙箱個装（盒装）、小型外装箱（箱装）など |
※ 貴社製品実物をお預かりしての「テストピース混入・検出感度評価テスト（レポート付）」を無償で承っております。
