大型ケース・袋物用インライン重量選別機
3kg〜50kgの大重量・大容積な段ボール箱（整箱）および大袋製品（整袋）のインライン重量検査に特化した単秤台ベルト式重量選別機（オートウェイトチェッカー）です。
製薬、日用品、食品、化学、金物、プラスチック、農副産品など幅広い梱包・出荷ラインに最適化。全長わずか721mmのコンパクトな単秤台ベルトコンベア構造でありながら、高感度ロードセルにより精度±10gの高精度動的計量を実現。箱や袋を開封することなく「ボトル抜け」「小箱欠品」「内容個数不足」「袋抜け」「缶欠落」を瞬時に検知します。不良品検知時は警報アラーム（パトライト・ブザー）とともにラインを自動停止させ、規格外品の次工程流出を未然に遮断します。

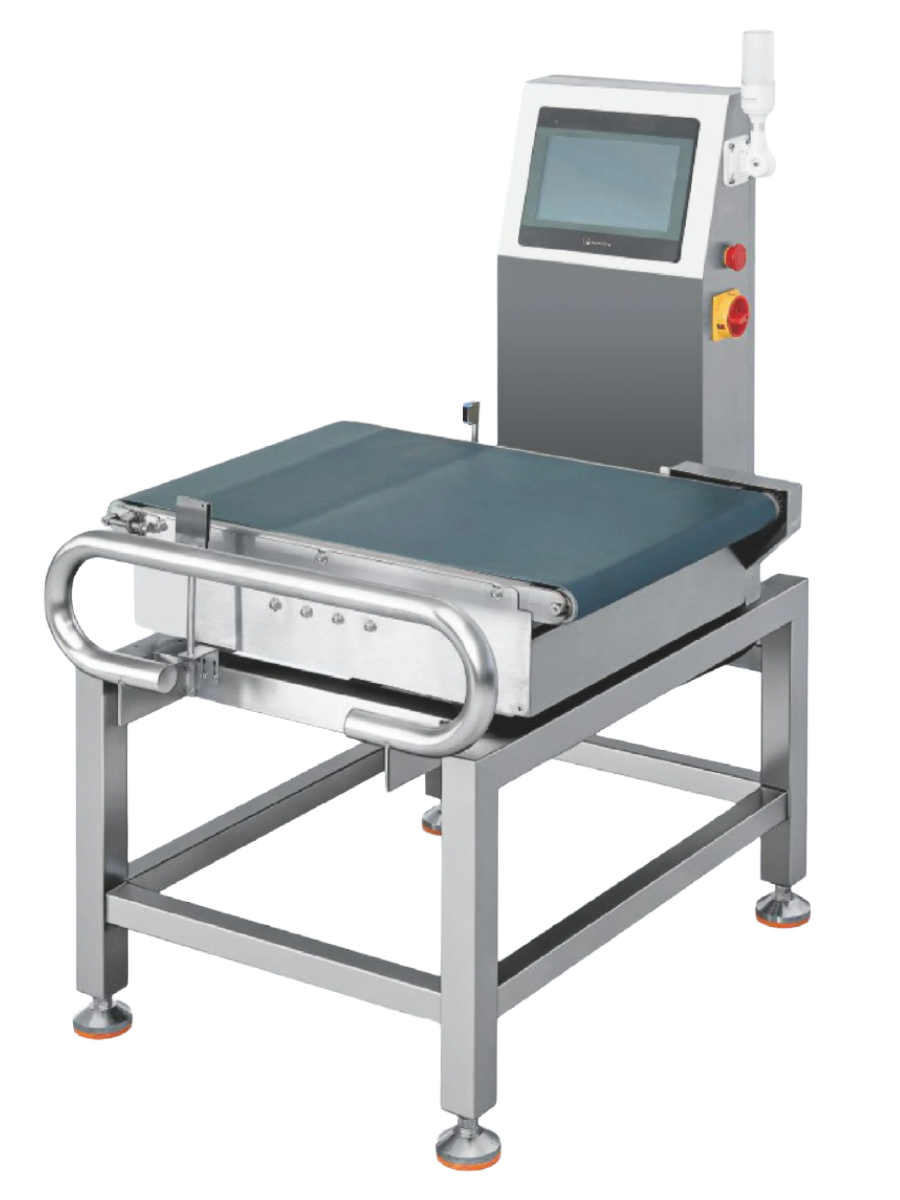

大型ケース・袋物用インライン重量選別機【HLCW-7050】（単秤台・アラーム停止仕様）
重量3kg〜50kgの大容積段ボール箱・大袋製品の重量検査に特化。ベルト寸法700×500mm・省スペース単秤台設計。箱詰め・袋詰め後の「ボトル抜け・小箱欠品・袋不足・缶欠落」をインラインで高精度検知し、警報アラームおよびコンベア自動停止で規格外品の流出を確実にストップ。
【HLCW-7050（単秤台仕様）】の主な適用業界・分野
医薬品・製薬・医療（外装大箱カートン・梱包品）
日用品・トイレタリー（洗剤ケース・詰め替え用大袋箱）
軽工業・日用雑貨梱包箱
化学・ケミカル原料（ペール缶・段ボール・樹脂袋）
金物・ボルトファスナー（大箱キット・員数検査）
プラスチック成型品・コンテナ通箱
農副産品・青果段ボール・米麦穀物袋
EC通販・物流倉庫（出荷前最終検品・員数管理）
製品概要
HLCW-7050（単秤台仕様）は、3kg〜50kgの大重量・大容積な段ボール箱（整箱）および大袋製品（整袋）のインライン重量検査に特化した単秤台ベルト式重量選別機（单称台整箱称重机 / オートウェイトチェッカー）です。
製薬、日用品、食品、化学、金物、プラスチック、農副産品など幅広い梱包・出荷ラインに最適化。全長わずか721mmのコンパクトな単秤台ベルトコンベア構造でありながら、高感度ロードセルにより精度±10gの高精度動的計量を実現。箱や袋を開封することなく「ボトル抜け（缺瓶）」「小箱欠品（缺盒）」「内容個数不足（缺个）」「袋抜け（缺袋）」「缶欠落（缺罐）」を瞬時に検知します。不良品検知時は警報アラーム（パトライト・ブザー）とともにラインを自動停止させ、規格外品の次工程流出を未然に遮断します。
HLCW-7050（単秤台・アラーム停止仕様）が選ばれる5つの特長
① 最大50kg対応＆全長721mmの省スペース単台設計
3kg〜50kgまでの重量物をカバーしながら、装置全長はわずか721mm。リジェクター排除コンベアを別途設けるスペースがない既存ラインの狭小部にも容易に組み込めます。
② 精度±10gで「箱内1個の欠品」を確実にキャッチ
表示目量1g、最高精度±10gの高感度動的計量を実現。重い段ボールや大袋の中に隠れた「ボトル1本」「小箱1個」の入れ忘れや員数不足を絶対に見逃しません。
③ 警報アラーム＆コンベア自動停止で流出防止
重量規格外品を検知した瞬間、アラームを発報してコンベアを自動停止。作業者が目視で確認・手動除去するまでラインをストップさせ、確実な品質管理を担保します。
④ 10インチ大型タッチパネル＆合格率曲線グラフ
視認性に優れた大型カラータッチスクリーンを採用。合格率や重量偏差をリアルタイムに曲線グラフ化し、上流の充填・箱詰め工程の稼働傾向を一目で把握できます。
⑤ 100品種プリセット＆インバーター速度制御
最大100品種の検査レシピを登録・ワンタッチ呼出可能。毎分4〜40件の搬送速度をインバーターで自在に調整でき、前後のケーサーやテーピング機と完全同期します。
重量検査・アラーム停止の動作フロー
- ケース・袋物搬入： 前工程のケースパッカーや自動製函封緘機から、段ボール箱または大袋製品が搬入ベルトへ送られます。
- 高速動的計量（称重段 700×500mm）： ベルト上を搬送される間に高感度ロードセルが総重量を瞬時に計測・デジタル処理。
- 箱内欠品・公差判定： あらかじめ登録された上下限公差と照合し、「ボトル抜け・小箱欠品・袋不足・充填過不足」を瞬時に判定。
- 合否判定に基づく制御：
- 【良品（合格）】： コンベアがそのまま駆動を継続し、後段のパレタイズや自動テーピング工程へスムーズに送出。
- 【不良品（規格外）】： 瞬時にパトライト・警告ブザーが作動し、コンベアが自動停止。作業者がNG品を除去・確認するまで後続ラインへの流出を阻止。
標準仕様・スペック
| 型式・製品名 | HLCW-7050（単秤台整箱・袋物用重量選別機 / 单称台整箱称重机-不合格报警停机） |
|---|---|
| 計量範囲（秤重範囲） | 3 kg 〜 50 kg |
| 計量精度 | ± 10 g（※ワークの形状・重心安定度・搬送スピードにより変動します） |
| 表示目量（分解能） | 1 g |
| 計量部有効寸法 | L 700 mm × W 500 mm |
| 搬送・検出方式 | ベルト搬送式（皮带式） |
| 選別速度（処理能力） | 毎分 4〜40 件（個/袋/箱） |
| 規格外品排除方式 | 警報アラーム＋コンベア自動停止 / 停止時計量（报警停机、停机称重） |
| 搬送面高さ | 約 700 mm（アジャスター脚により調整可能） |
| 機械外形寸法 | 全長（L）約 721 mm × 奥行（W）約 942 mm（フレーム幅579mm） × 全高（H）約 1,224 mm |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 100品種レシピメモリ、リアルタイム合格率曲線グラフ表示、3段階操作権限管理、インバーター速度制御 |
| 標準装備品 | アクリル防風カバー、受皿、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | 段ボール箱（ボトル箱詰め、小箱カートン、飲料ケース、缶詰ケース）、大袋包装品（米麦、飼料、肥料、化学品粉末）、ペール缶、オリコン通箱など |
※ 貴社ラインの段ボール・大袋製品をお預かりしての「動的計量・アラーム停止テスト」を無償で承っております。
