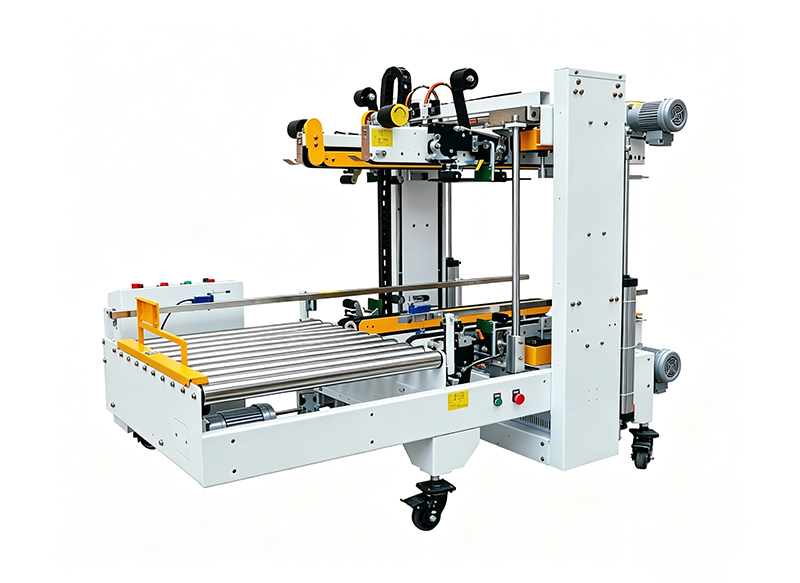

HL-FXG500A
全自動ランダム角辺封緘機
HL-FXG500Aは、異なるサイズの段ボールが混ざって流れてくる製造ラインや物流倉庫において、手動調整なしで箱の幅・高さを自動検知し、角辺4箇所を同時にテープ貼りする全自動自適応角辺封箱機（オートランダムエッジシーラー / H貼り機）です。
自適応型一字封緘機（HL-FXC500A等）と直結することで、中央テープ貼りに続いてL型コンベアで自動90度転換。箱サイズに合わせて追従しながら上下の角辺4本を同時に密閉します。箱ごとにサイズが異なるEC通販・フルフィルメント倉庫、3PL物流センター、重量部品の出荷ラインにおいて、手動調機のダウンタイムをゼロにし、完全無人での高強度「H貼り（工字封緘）」を実現します。
全自動ランダム角辺封緘機【HL-FXG500A】
段ボールの寸法を自動検知して幅・高さを自適応。サイズ混載ラインでも手動調整なしで90度方向転換＆上下4辺のコーナー（角辺）を同時封緘し、強固な「H貼り（工字貼り）」を完全自動化。
【HL-FXG500A】の主な適用業界・分野
金属部品・工業金物（重量ワーク）
飲料・酒類
スナック・菓子・食品
日用品・トイレタリー
医薬品・ヘルスケア
精密電子・デジタル家電（3C）
ティッシュ・紙製品
農副産品・一次加工品
製品概要
HL-FXG500Aは、異なるサイズの段ボールが混ざって流れてくる製造ラインや物流倉庫において、手動調整なしで箱の幅・高さを自動検知し、角辺4箇所を同時にテープ貼りする全自動自適応角辺封箱機（オートランダムエッジシーラー / H貼り機）です。
自適応型一字封緘機（HL-FXC500A等）と直結することで、中央テープ貼りに続いてL型コンベアで自動90度転換。箱サイズに合わせて追従しながら上下の角辺4本を同時に密閉します。箱ごとにサイズが異なるEC通販・フルフィルメント倉庫、3PL物流センター、重量部品の出荷ラインにおいて、手動調機のダウンタイムをゼロにし、完全無人での高強度「H貼り（工字封緘）」を実現します。
HL-FXG500A が選ばれる4つの特長
① 完全自動のサイズ自適応（異サイズ連続処理）
センサーが搬入された箱の幅・高さを瞬時に自動計測。角辺テープユニットと搬送ガイドが自動で追従移動するため、サイズ違いの箱を事前仕分け不要でそのまま投入できます。
② 高強度「H貼り」による底抜け＆異物混入防止
上下4本の角辺を隙間なくテープ密閉。重量物の底抜け事故を防ぐとともに、長距離輸送時のホコリ・害虫・水滴の侵入を強力に防ぎ、製品の安全性を担保します。
③ 自動90度方向転換＆スムーズなL字搬送
前段の一字封緘機から直線的に流れてきた箱を、自動プッシャーが90度方向を変えてエッジ貼り部へ送り込み。省スペースなL型レイアウトで工場スペースを有効活用できます。
④ 最高20m/分の高速搬送と全自動ライン直結
毎分18〜20mの高速搬送ベルトを搭載。HL-FXC500A、自動製函機、送り状自動貼付ラベラー、パレタイジングロボットと完全に同期した無人ラインを構築可能です。
自適応・角辺封緘（工字貼り）の動作ステップ
- 一字貼り済み段ボールの搬入＆寸法計測： 前工程の一字封緘機から中央テープ貼り済みの箱が搬入され、センサーが箱寸法を自動検知。
- ガイド自適応＆90度方向転換： 機構が検知寸法に合わせて幅・高さを自動位置決めし、プッシャーによって箱を90度向きを変えて送り出し。
- 上下4辺へのテープ同時貼付： 搬送ベルトで箱をしっかりクランプしながら前進させ、上下左右の4つのエッジ部へ同時にテープを供給。
- エッジ自動圧着＆自動切断： ローラーが角の形状に沿ってテープをぴったり圧着し、カッターで自動切断。
- 完全密閉（H貼り完了）・次工程へ搬出： 強固に密閉された段ボールが、後続の自動計量・印字ラベラーやパレタイザーへスムーズに排出。
標準仕様・スペック
| 型式・製品名 | HL-FXG500A（全自動自適応角辺封箱機 / ランダムエッジシーラー・H貼り機） |
|---|---|
| 寸法調整方式 | 完全自動自適応（オートランダム検知） ※手動調整不要 |
| 封緘形式 | 角辺4本同時テープ封緘（自適応一字封緘機と組み合わせて完全ランダムH貼り / 工字封緘を完了） |
| 対応ダンボールサイズ |
長さ L 320〜700 mm 幅 W 200〜500 mm 高さ H 180〜500 mm |
| 搬送ベルト速度 | 毎分 18〜20 m |
| 適用テープ仕様 | テープ幅 48mm / 60mm / 72mm × 900ヤード（OPPテープいずれか選択使用） |
| 作業テーブル高さ | 600〜650 mm（アジャスターにて調整可能） |
| 電源・総消費電力 | 単相 AC200V / AC220V（50/60Hz） 約 1,000 W |
| 使用エアー圧 / 消費量 | 5 kgf/cm²（約0.5 MPa） / 100 NL/min |
| 機械外形寸法 | L 2,000 mm × W 1,130 mm × H 1,530 mm |
| 適用業界・主な対象ワーク | EC通販・物流倉庫（多品種混載・長距離輸送） / 金属部品・金物（重量ワーク） / 飲料・酒類 / スナック・菓子・食品 / 日用品・トイレタリー / 医薬品・ヘルスケア / 精密電子・デジタル家電（3C） / ティッシュ・紙製品 / 農副産品・一次加工品 |
※ 自適応一字封緘機（HL-FXC500A）との連動による「完全自適応H貼りライン」の設計・シミュレーションも承ります。
