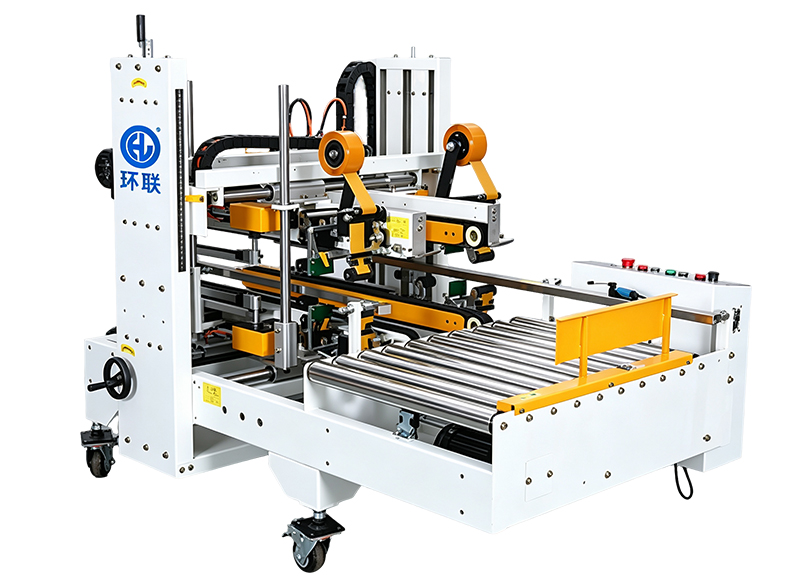

HL-FXG500
全自動角辺封緘機

重量物や長距離輸送、輸出梱包などで外装段ボールのさらなる強度・密閉性が求められる現場向けに設計された自動角辺封箱機（エッジシーラー / コーナー貼り機）です。
前段の一字型封緘機（HL-FXC500 / HL-FXC500A等）で中央をテープ貼りした箱を、L字型の直角プッシャー機構で自動90度方向転換。搬送しながら上下左右の4つの角辺（エッジ部）へ同時にOPPテープを貼り付け、段ボールのすべての合わせ目を完全に密閉する「H貼り（工字封緘）」を全自動で完了します。

自動封緘機（角辺・エッジシーラー）

全自動角辺封緘機【HL-FXG500】

一字貼り後の段ボールを自動で90度方向転換し、上下4辺のコーナー（角辺）を同時封緘。重量物や長距離輸送に耐える強固な「H貼り（工字貼り）」を完全自動化。

【HL-FXG500】の主な適用業界・分野

金属部品・工業金物（重量物）
EC通販・物流倉庫（長距離輸送）
飲料・酒類
スナック・菓子・食品
日用品・トイレタリー
医薬品・ヘルスケア
精密電子・デジタル家電（3C）
ティッシュ・紙製品
農副産品・一次加工品

HL-FXG500 が選ばれる4つの特長

① 頑丈な「H貼り」による圧倒的な箱強度

天面と底面の角辺4箇所をテープで強固にカバー。重量物の底抜け防止だけでなく、粉塵・虫・湿気の侵入をブロックし、輸送品質を劇的に高めます。

② 自動90度方向転換（L型レイアウト）

一字封緘機から直線的に流れてきた箱を、エアプッシャーにより直角方向へ自動移載。作業員の手を介さずに連続してエッジ貼りステーションへ導入します。

③ 上下独立スイッチ＆目盛り付き簡単調機

上下のテープ貼りユニットは必要に応じて個別にOFF可能。箱のサイズ変更時は、目盛りスケールを参照しながらハンドルを回すだけで手軽に調整できます。

④ 最高20m/分の高速搬送とライン連携

毎分18〜20mのベルト速度により、工字貼りのボトルネックを解消。後段の重量検査機、リアルタイム印字ラベラー、パレタイズロボットへスムーズに連結できます。

角辺封緘（工字貼り）の動作ステップ

一字貼り済み段ボールの搬入： 前工程の一字封緘機から中央テープ貼り済みの段ボールがL型コーナーステーションへ搬入。
90度方向転換（自動プッシュ）： センサー検知によりサイドプッシャーが前進し、箱の向きを90度変えて角辺封緘部へ送り出し。
左右両サイド・上下4辺のテープ貼付： 搬送ベルトで箱をしっかり保持しながら前進させ、上下左右のエッジへ同時にテープを供給。
テープ自動圧着＆自動切断： 特殊ローラーにより段ボールの角の形状に沿ってテープを折り込み圧着し、カッターで自動切断。
強固な「H貼り」完成・次工程へ搬出： 隙間なく密閉された段ボールが、後続の検査工程やパレタイザーへスムーズに排出。

標準仕様・スペック

型式・製品名	HL-FXG500（全自動角辺封箱機 / エッジシーラー・H貼り機）
封緘形式	角辺4本同時テープ封緘（一字封緘機と組み合わせてH貼り / 工字封緘を完了）
対応ダンボールサイズ	長さ L 320〜700 mm 幅 W 200〜500 mm 高さ H 180〜500 mm
搬送ベルト速度	毎分 18〜20 m
適用テープ仕様	テープ幅 48mm / 60mm / 72mm × 900ヤード（OPPテープいずれか選択使用）
作業テーブル高さ	600〜650 mm（アジャスターにて調整可能）
電源・総消費電力	単相 AC200V / AC220V（50/60Hz）約 1,000 W
使用エアー圧 / 消費量	5 kgf/cm²（約0.5 MPa） / 100 NL/min
機械外形寸法	L 2,000 mm × W 1,130 mm × H 1,530 mm
適用業界・主な対象ワーク	金属部品・金物（重量ワーク） / EC通販・物流倉庫（長距離・高付加価値品） / 飲料・酒類 / スナック・菓子・食品 / 日用品・トイレタリー / 医薬品・ヘルスケア / 精密電子・デジタル家電（3C） / ティッシュ・紙製品 / 農副産品・一次加工品

※ 一字封緘機（HL-FXC500 / HL-FXC500A）との連結コンベア設計やL字・直線レイアウトのご相談も承ります。
