HL-KF-R18
全自動ロボットアーム製函機
ストッカーに積載された平らな段ボール原反をロボットアーム機構のバキュームパッドで強力吸着し、一気に引き出し成形後、底面フラップを折り込んでOPPテープ封緘（底貼り）を完了させる高速ロボットアーム式自動製函機（ケースフォーマー）です。
機械重量550kgの高剛性フレームと1.5kWのパワフルな駆動系統により、毎分最大18箱のハイタクト稼働を実現。硬い5層段ボールの開函にも安定して追従します。後段の自動箱詰め機（HL-ZX01 / HL-ZX02等）や自動封緘機、リアルタイム印字ラベラー、パレタイジングロボットへ成形済みケースを滞りなく連続供給します。
自動製函機（ケースフォーマー・開函機）

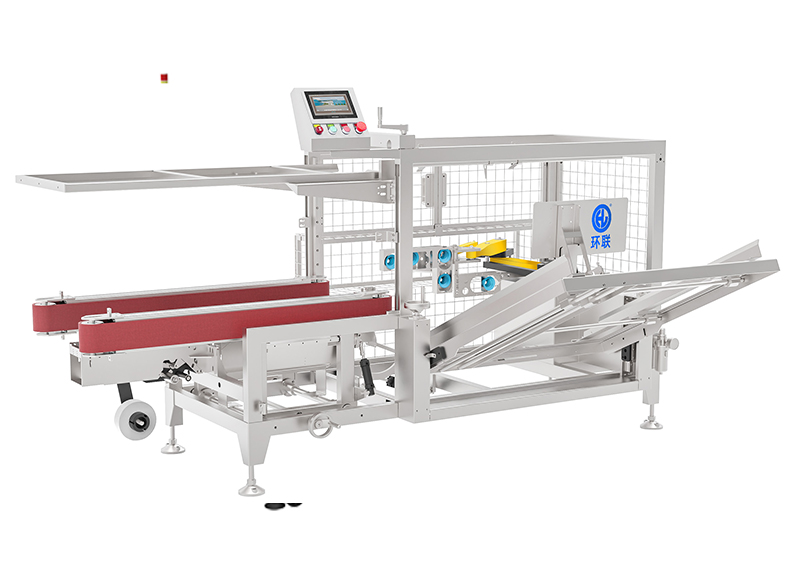

全自動ロボットアーム製函機【HL-KF-R18】
全自動ロボットアーム製函機【HL-KF-R18】
多関節ロボットアーム（机械手）による確実なバキューム開函と高速底面テープ貼り。毎分最大18箱の高速連続処理を実現する高剛性ケースフォーマー。
【HL-KF-R18】の主な適用業界・分野
スナック・菓子・食品
飲料・酒類
日用品・トイレタリー
医薬品・ヘルスケア
精密電子・デジタル家電（3C）
ティッシュ・紙製品
金属部品・工業金物
EC通販・物流倉庫
農副産品・一次加工品
飲料・酒類
日用品・トイレタリー
医薬品・ヘルスケア
精密電子・デジタル家電（3C）
ティッシュ・紙製品
金属部品・工業金物
EC通販・物流倉庫
農副産品・一次加工品
HL-KF-R18 が選ばれる4つの特長
① 毎分最大18箱の高速開函能力
ロボットアームの滑らかで無駄のない軌道制御により、毎分5〜18箱の高速タクトを維持。大量出荷を伴うEC物流や飲料・食品工場に最適です。
② 5層瓦楞（強化ダンボール）にも強力対応
厚みがあり反発力の強い5層段ボール（Aフルート、ABフルート等）でも、マニピュレーターが対角から確実に押し広げて直角成形します。
③ 運転中の原反補充が可能な傾斜マガジン
傾斜式の大型ストッカーを標準装備。装置を一時停止させることなく、安全に折りたたみ段ボールを連続して継ぎ足し供給できます。
④ 高剛性フレームと確実なテープ圧着
重量550kgの堅牢設計により、高速動作時でも振動を抑えて美しく底面テープを貼り付け。テープ切れや詰まりの検知アラームも完備。
自動製函・底貼り動作のステップ
- 段ボール原反のセット： 傾斜式マガジンに平積みの段ボールを装填（ライン稼働中に追加投入可能）。
- ロボットアームによる吸着・展開： ロボットハンドの強力バキュームパッドがダンボール側面を吸着し、直角に立ち上げ展開成形。
- 前後左右フラップの自動折り込み： 底面前後のフラップをエアシリンダーで素早く内側に折り込み、サイドフラップを追従折り込み。
- 底面OPPテープ自動封緘： 搬送ベルトで送り出しながら、底面中央へテープをしっかりとローラー圧着し、カッターで自動切断。
- 後段ラインへ高速排出： 底貼り完了のケースを、後続の箱詰め機（ケーサー）や搬送コンベアへスムーズに送り出し。
標準仕様・スペック
| 型式・製品名 | HL-KF-R18（全自動ロボットアーム製函機 / 机械手开箱机） |
|---|---|
| 製函能力（タクト） | 毎分 5〜18 箱（※ダンボール箱の寸法・材質により変動。5層段ボール推奨） |
| 対応ダンボールサイズ |
長さ L 280〜500 mm 幅 W 150〜400 mm 高さ H 150〜400 mm |
| 推奨ダンボール仕様 | 5層瓦楞紙（事前折り目加工済みのダンボールケース推奨） |
| 対応テープ仕様 | OPPテープ / クラフトテープ（テープ幅 60mm以下） |
| 段ボール供給マガジン | 傾斜式ストッカー（稼働中の原反継ぎ足し補充可能） |
| 作業テーブル高さ | 500〜600 mm（アジャスターにて調整可能） |
| 電源・総消費電力 | 単相 AC200V / AC220V（50/60Hz） 約 1.5 kW |
| 使用エアー圧 | 0.6 MPa（乾燥清浄エアー） |
| 機械外形寸法 | L 2,600 mm × W 2,000 mm × H 1,500 mm |
| 機械総重量 | 約 550 kg |
| 適用業界・主な対象ワーク | スナック・菓子・食品 / 飲料・酒類 / 日用品・トイレタリー / 医薬品・ヘルスケア / 精密電子・デジタル家電（3C） / ティッシュ・紙製品 / 金属部品・金物 / EC通販・物流倉庫 / 農副産品・一次加工品 |
※ ご使用中の段ボールケースをお預かりしての高速開函テストを無償で承っております。
