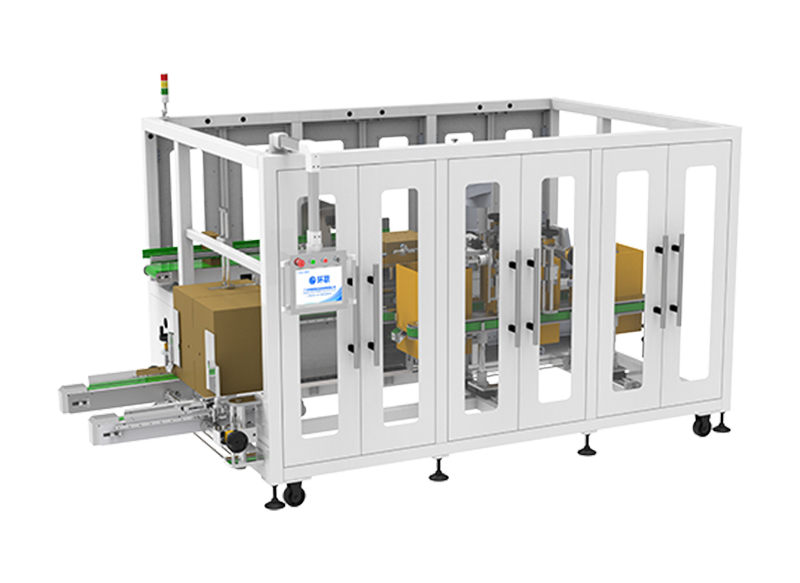

HL-ZX-KF50
全自動製函・箱詰め・封緘 3in1複合機
外装段ボール梱包における「①製函（ケース組み立て・底面テープ貼り）」「②箱詰め（製品インフィード・自動投入）」「③封緘（フラップ自動折り込み・天面テープ貼り）」の3工程を1台のフレーム内で連続して行う一体型全自動ワークステーションです[cite: 8, 10]。
従来の「製函機」「ケーサー」「封緘機」を別々に並べるレイアウトに比べ、設置面積を最大40〜50%削減。手作業による人手不足や重労働を解消し、出荷ラインの省人化とタクトアップを同時に達成します。
全自動製函・箱詰め・封緘 3in1複合機【HL-ZX-KF50】
「製函・底貼り」「製品箱詰め」「天面封緘」を1台に統合。限られた設置スペースで段ボール梱包ラインの完全無人化・自動化を実現。
【HL-ZX-KF50】の主な適用業界・分野
飲料・酒類
日用品・トイレタリー
医薬品・ヘルスケア
精密電子・デジタル家電（3C）
ティッシュ・紙製品
金属部品・工業金物
EC通販・物流倉庫
農副産品・一次加工品
製品概要
HL-ZX-KF50は、外装段ボール梱包における「①製函（ケース組み立て・底面テープ貼り）」「②箱詰め（製品インフィード・自動投入）」「③封緘（フラップ自動折り込み・天面テープ貼り）」の3工程を1台のフレーム内で連続して行う一体型全自動ワークステーションです[cite: 8, 10]。
従来の「製函機」「ケーサー」「封緘機」を別々に並べるレイアウトに比べ、設置面積を最大40〜50%削減[cite: 8, 10]。手作業による人手不足や重労働を解消し、出荷ラインの省人化とタクトアップを同時に達成します。
HL-ZX-KF50 が選ばれる4つの特長
① 圧倒的な省スペース（3in1一体設計）
複数の独立機や中間接続コンベアが不要なため、工場や倉庫内の限られた搬送スペースにすっきりと収まります[cite: 10]。
② 高精度なサーボ制御と確実な箱詰め
バキューム吸着開函から底面テープ貼り、整列された製品の投入まで、サーボモーターによる高精度な位置決め制御で噛み込みやミスを防ぎます[cite: 8, 10]。
③ 前後工程の自動機との自在なライン連結
前工程の「ピロー包装機・カートナー・袋詰め機」、後工程の「自動計量・リアルタイムラベル貼付機・ロボットパレタイザー」とシームレスに連動可能です[cite: 10]。
④ 直感的なタッチパネル操作と安全機構
段ボール品種ごとの寸法切り替えが容易。全面透明カバーとセーフティドアインターロックを標準装備し、安全かつ清潔な運用が可能です[cite: 10]。
連続自動梱包の動作ステップ
- 段ボール原反の自動供給・開函（製函）： マガジンに積載された平らな段ボールをバキュームで吸着展開し、底面フラップを折り込み[cite: 10]。
- 底面テープ貼り： 底面中央をOPPテープ等で確実に封緘し、箱詰めステーションへ搬送。
- 製品の整列および自動投入（箱詰め）： 前工程から流れてきた製品（箱・パウチ・トレイ・ボトル等）を所定の列数・段数で箱内へ自動装填（横押し式またはロボットハンド式）[cite: 10]。
- 天面フラップ自動折り込み・封緘： 上部フラップを自動で折り込み、天面テープ貼りを行って密閉完了・排出[cite: 10]。
標準仕様・スペック
| 型式・製品名 | HL-ZX-KF50（全自動製函・箱詰め・封緘 3in1複合機）[cite: 10] |
|---|---|
| 処理能力（タクト） | 毎分 6〜10箱（製品形状・詰め合わせパターンにより変動） |
| 対応ダンボールサイズ | L 250〜500mm × W 150〜400mm × H 150〜400mm（※カスタマイズ対応可能） |
| 封緘方式 | OPPテープ / クラフトテープ（テープ幅 48mm〜75mm対応） |
| 電源・消費電力 | 三相 AC200V / AC220V（50/60Hz） 約 4.5kW〜 |
| 使用エアー圧 | 0.6〜0.8 MPa（乾燥エアー） |
| 機械外形寸法 | 約 L 4,000mm × W 2,200mm × H 1,950mm（※仕様により前後します）[cite: 10] |
| 適用業界・主な対象ワーク | スナック・菓子・食品 / 飲料・酒類 / 日用品・トイレタリー / 医薬品・ヘルスケア / 精密電子・デジタル家電（3C） / ティッシュ・紙製品 / 金属部品・金物 / EC通販・物流倉庫 / 農副産品・一次加工品[cite: 11] |
※ 対象ワーク寸法や搬送レイアウトに合わせた特別オーダー仕様・インフィード設計も承ります。
