HLCW-10070
大型袋・重量物用インライン重量選別機
重量100kg〜500kgに達する重量物や大型袋製品のインライン自動計量・規格判定を行うヘビーデューティー仕様のローラ式重量選別機（ オートウェイトチェッカー）です。
各種織布袋（編組袋）、クラフト紙袋、大型ポリ袋で包装された小麦粉、米、肥料、飼料、化成品粉粒体などの製造ライン向けに開発されました。頑丈なステンレスローラ計量台の両サイドには、幅調整が可能な防護ガイドバーを標準装備し、計量搬送中における袋の荷崩れや横倒れを徹底防止。高精度ロードセルとインバーター制御により、重量過不足が発生した製品を瞬時に検出し、警報アラームやライン自動停止により規格外品の次工程（パレタイズ・出荷）流出を阻止します。

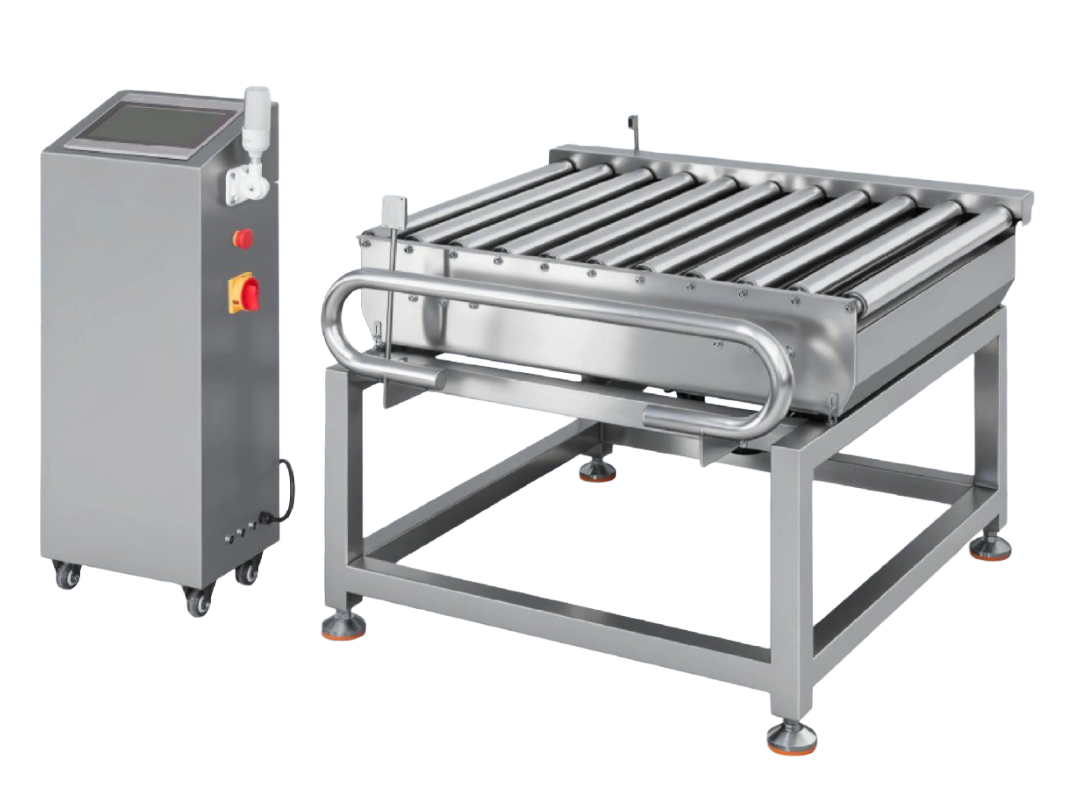

大型袋・重量物用インライン重量選別機【HLCW-10070】
最大500kgまでの大重量・大型袋包装品に特化。高耐久ステンレスローラ計量台・転倒防止調整式サイドガイドを搭載し、小麦粉・米・飼料・肥料・化成品樹脂袋などの重量過不足をインラインで確実に検知・管理。
【HLCW-10070】の主な適用業界・分野
飼料・肥料・アグリビジネス（配合飼料・化成肥料袋）
化学・ケミカル原料（樹脂ペレット・化学粉末クラフト袋）
建材・セメント・モルタル・骨材袋
食品原料・製糖・精製塩（大袋バルク原料）
プラスチック成型原料（20kg〜50kgバッグ）
金物・重工金属パーツコンテナ
物流・港湾・パレタイズ前工程検品
HLCW-10070 が選ばれる5つの特長
① 最大500kg対応・超高剛性ローラ計量台
100kg〜500kgまでの大荷重に耐えうる堅牢なSUSフレーム構造と大径ステンレスローラを採用。フォークリフトや自動充填機からの重量物投入にもブレない剛性を確保しています。
② 転倒防止・幅調整式サイドガイド標準装備
左右両側に調整式サイドバンパーを装備。姿勢が崩れやすい粉体・粒体の大型袋製品でも、搬送中の倒れ込みや蛇行を防ぎ、常に安定したセンタリング状態で計量します。
③ 独立型10インチ操作盤＆合格率トレンド解析
視認性に優れた自立キャビネット型の10インチカラー液晶タッチスクリーンを採用。重量の推移やロットごとの合格率を曲線グラフで表示し、充填工程の傾向監視が可能です。
④ 100品種プリセット＆3段階セキュリティ権限
最大100アイテムの目標重量・許容公差を登録可能。管理者・保全者・オペレーターに応じた3段階のパスワード権限管理により、設定の誤変更や不正操作を防止します。
⑤ インバーター可変速＆安全停止アラーム機能
インバーター制御によりラインに最適な搬送速度（毎分4〜20個）へ無段階調整。NG品検知時は警報ブザー＋パトライト点灯に加え、コンベア自動停止により確実に不良品を隔離します。
大型袋・重量物計量の動作フロー
- ワーク搬入＆ガイド整列： 自動袋詰め機や縫口機から搬出された大袋ワークが、転倒防止サイドガイドに沿ってローラ計量台へ搬入。
- 動的・静止サンプリング計量（800×500mm）： ローラ上を通過（または一時停止）する間に大容量高精度ロードセルが総重量を瞬時に計測。
- 合否判定＆グラフ統計更新： 設定公差に対する過量・不足を即座に判定し、操作画面の合格率データおよびトレンドグラフを更新。
- 規格外品の自動制御（警報・停止・選別）： NG品検知時はブザー・回転灯で警告を発し、コンベアが自動停止（またはオプションのプッシャー排除）。
- 良品ワークの搬出： 合格した大袋製品のみが、後段のロボットパレタイザーやストックコンベアへスムーズに送り出し。
標準仕様・スペック
| 型式・製品名 | HLCW-10070（大型袋・重量物用インライン重量選別機 / 重载单称台滚筒称） |
|---|---|
| 計量範囲（秤重範囲） | 100 kg 〜 500 kg |
| 最高計量精度 | ± 20 g（※被検査物の形状・重心安定度・搬送スピードにより変動します） |
| 表示目量（分解能） | 1 g |
| 計量台有効寸法 | L 800 mm × W 500 mm |
| 搬送・検出方式 | 高剛性ローラコンベア式（滚筒式） |
| 選別速度（処理能力） | 毎分 4〜20 件（袋/個） |
| 規格外品排除方式 | 警報アラーム＋コンベア自動停止 / 停止時計量判定（报警停机、停机称重） |
| 搬送面高さ | 約 700 mm（アジャスター脚により調整可能） |
| 機械外形寸法 |
計量台部：L 1,000 mm × W 984 mm × H 700 mm（フレーム幅950mm） 独立操作盤：W 395 mm × D 400 mm × H 893 mm |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 100品種レシピメモリ、リアルタイム合格率曲線グラフ表示、3段階操作権限管理、インバーター速度制御 |
| 標準装備品 | 幅調整式サイドガイドレール、防風カバー・受皿、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | 小麦粉・米・穀物大袋、配合飼料袋、化成肥料袋、樹脂ペレットクラフト袋、建材・セメント袋、重量物金属コンテナなど各種大袋・大型包装品 |
※ 貴社ラインの袋寸法・搬送タクトに応じたカスタマイズ設計・仕様調整を承っております。
