HLMD-JS4010
コンベア式高感度金属検出機
自動化製造・包装ラインに組み込み、混入した微小な金属異物をリアルタイムで検出・排除するコンベア式高感度金属検出機（インラインメタルディテクター）です。
360°死角のない独自の電磁波コイルバランス技術を採用し、鉄（Fe）だけでなく、検出が難しい非鉄金属（銅・アルミなど）やオーステナイト系ステンレス（SUS）まで全金属を高感度に検知。バラ物、袋詰め品、ボトル、個装箱、外装段ボールなどあらゆる包装形態の検査に対応します。金属異物を検知した際はラインを止めることなく自動リジェクターで瞬時に排除でき、前後の充填機や包装ライン、重量選別機（ウェイトチェッカー）との一体連動が可能です。

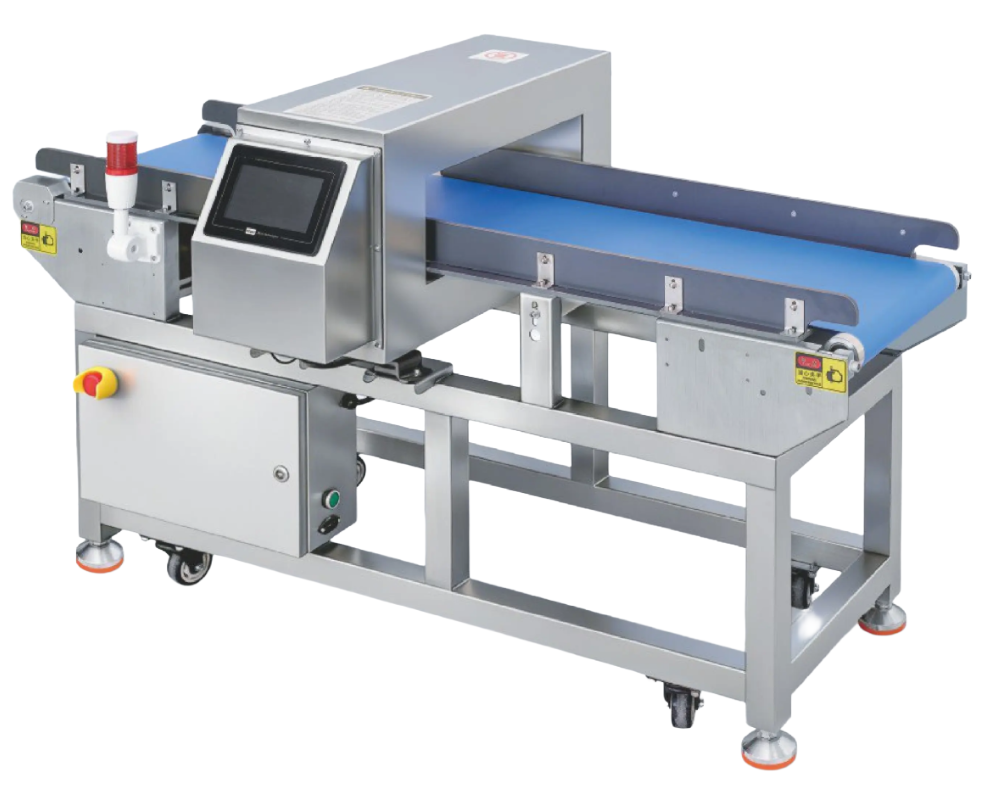

コンベア式高感度金属検出機【HLMD-JS4010】
360°死角のない高精度電磁波検出ヘッドを搭載。鉄（Fe 0.8mm）、銅・非鉄（Cu 1.0mm）、ステンレス（SUS 2.0mm）などあらゆる金属異物を瞬時に検知。食品、玩具、繊維、日用品ラインのバラ物・袋物・ボトル・箱詰め品をライン停止なく自動排除。
【HLMD-JS4010】の主な適用業界・分野
玩具・ホビー（ぬいぐるみ・プラスチック玩具・知育玩具）
繊維・アパレル・家紡（寝具・タオル・衣料品の折れ針検査）
日用品・コスメ・日化（ウェットティッシュ・洗剤・化粧品）
化学・ケミカル材料（原料粉末・ペレット・中間体パウチ）
医薬品・ヘルスケア（外箱カートン・プラスチック包装品）
農副産品・乾物・スパイス（穀類・乾燥野菜・茶葉）
HLMD-JS4010 が選ばれる5つの特長
① 360°死角ゼロ検出＆全金属（鉄・銅・アルミ・SUS）対応
通過トンネル内の磁界分布を均一化。鉄0.8mm、銅1.0mm、非磁性ステンレス2.0mmの微細異物を製品の通過姿勢に左右されず確実にキャッチします。
② 既存搬送ラインへ直結・ノンストップ自動排除
前後のベルトコンベアとスムーズにドッキング。異物混入品を検知しても主ラインを停止させることなく、不良品のみを自動リジェクトして生産効率を保ちます。
③ ワークに合わせた排除方式の自在なカスタマイズ
エアプッシャー式、エアブロー式、ドロップ落下式、フラップ式、警報アラーム＋コンベア停止など、製品の重量や壊れやすさに応じた機構を選択できます。
④ 7インチTFTカラータッチパネル＆簡単位相調整
直感的に設定できるタッチパネルを搭載。製品効果（塩分・水分等の影響）を自動学習してキャンセルするスマート補正機能を備え、誤検出を極限まで低減します。
⑤ トンネル開口寸法（通過高）の特注カスタマイズ対応
標準通過高100mmに加え、背の高いボトルや厚みのある段ボール箱、大袋原料に合わせてトンネル有効高の特注設計・サイズ変更が可能です。
金属異物検査・自動排除の動作フロー
- ワーク搬入： 包装後・製袋後の製品がコンベア（ベルト幅400mm）に等間隔で受け入れられます。
- 電磁波トンネル通過検査（通過高100mm）： 均一磁界ヘッド内を通過する際、金属粒子による磁界の乱れを高周波差動センサーがマイクロ秒単位で検知。
- 製品効果キャンセル＆信号判定： 水分や塩分による影響信号を自動フィルタリングし、純粋な金属異物信号のみを高精度に抽出・判定。
- 規格外品（NG）の自動排除： 金属異物を検出した製品のみを、プッシャーやエアブロー等で瞬時にライン外の鍵付きNGボックスへ自動排除。
- 合格品の次工程送出： 金属異物のない良品のみが、後段のウェイトチェッカーや箱詰め梱包工程へそのままストレート搬送。
標準仕様・スペック
| 型式・製品名 | HLMD-JS4010（コンベア式高感度金属検出機 / 金属检测机） |
|---|---|
| 検出方式 | 高周波電磁波誘導バランスコイル方式（360°死角なし） |
| 標準検出感度 |
鉄（Fe）：φ 0.8 mm 銅・非鉄（Cu/Non-Fe）：φ 1.0 mm ステンレス（SUS304）：φ 2.0 mm ※空機状態の最高感度です。被検査物の特性（水分・塩分・温度）や包装材料により変動します。 |
| トンネル通過有効高（通道高） | 標準 100 mm（※製品高さに応じた特注寸法変更可能） |
| コンベアベルト寸法 | 全長（L）1,600 mm × ベルト幅（W）400 mm |
| コンベア搬送速度 | 毎分 20〜30 m（可変） |
| 搬送面高さ | 約 700 mm（脚部アジャスターにより調整可能） |
| 機械外形寸法 | 全長（L）約 1,600 mm × 奥行（W）約 743 mm（フレーム幅523mm） × 全高（H）約 906 mm |
| 操作パネル・表示画面 | 7インチTFTカラー液晶タッチスクリーン（中国語/英語標準、多言語対応可能） |
| 不良品選別（排除）方式 | エアプッシャー式（推杆） / エアブロー式（气吹） / ドロップ落下式（跌落） / 警報ブザー・パトライト停止（报警停机） |
| 本体材質 | SUS304ステンレス鋼（サニタリー仕様、食品衛生適合ベルト） |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 対象包装形態 | バラ物（散装）、袋詰め品（袋装）、ボトル・プラスチック容器（瓶装）、紙箱個装（盒装）、小型外装箱（箱装）など |
※ 貴社製品実物をお預かりしての「テストピース混入・検出感度評価テスト（レポート付）」を無償で承っております。
