HLCW-4020-bottle
ボトル・瓶製品専用インライン重量選別機
重心が高く倒れやすいボトル容器や瓶詰製品のインライン高精度・高速重量検査に特化して開発されたボトル製品専用インライン重量選別機（オートウェイトチェッカー）です。
コンベアの導入部および搬出部に「駆動式サイドクランプベルト機構」を標準装備。高速搬送時や乗り継ぎ時の揺れ・衝撃によるボトルの転倒を完全に防止し、動的計量ゾーンへスムーズに誘導します。計量範囲は最大3,000g（3kg）、選別精度±0.3〜1g、毎分最大100本の高速ラインに対応し、シャンプー、化粧水、シロップ剤、飲料、調味料ボトルの充填過不足や未充填品を瞬時に検出し自動排除します。

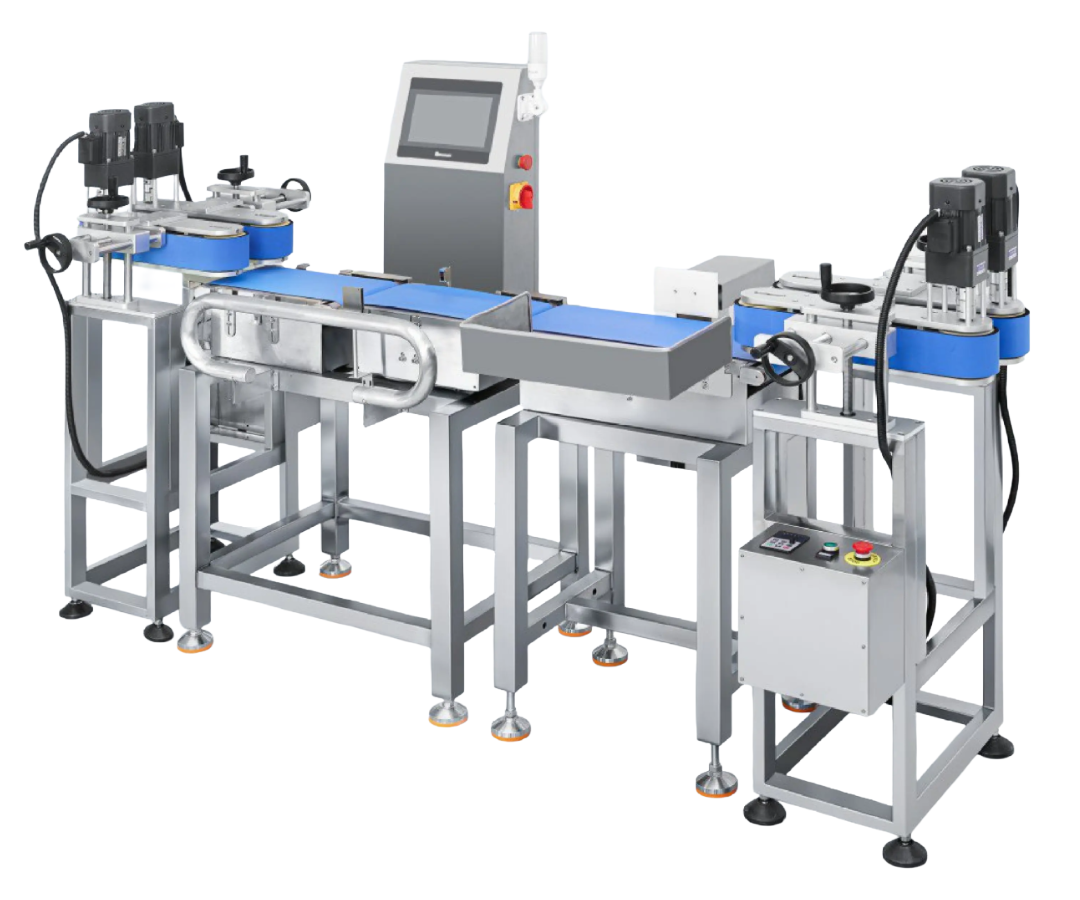

ボトル・瓶製品専用インライン重量選別機【HLCW-4020】
転倒防止サイドクランプベルト機構を搭載。計量範囲3kg以内・選別精度±0.3〜1g、最大毎分100本の高速動的計量。不安定な円筒ボトル・角瓶・細口ボトルの液量過不足や未充填・キャップ欠品を倒さず確実にインライン自動排除。
【HLCW-4020（ボトル用）】の主な適用業界・分野
酒類・飲料・ボトル飲料（PETボトル・瓶詰）
医薬品・ヘルスケア（シロップ瓶・点眼薬・点鼻薬）
食品加工・調味料（ドレッシング・オイル・タレ瓶）
化学・ケミカル薬品（試薬ボトル・ポリ容器）
金物・精密パーツ（小型ボトル・小分け容器）
プラスチックブロー成型ボトル
HLCW-4020（ボトル用）が選ばれる5つの特長
① 転倒防止サイドクランプ機構でライン停止ゼロ
左右から製品を挟み込んで搬送するモーター駆動式クランプベルトを装備。背の高いボトルや底面積の小さい容器も倒れることなく確実に直立搬送・計量します。
② 最大毎分100本の高速選別＆精度±0.3〜1g
毎分40〜100本の高速充填ラインに直結可能。インバーター速度制御により、充填機やキャッパーのタクトと完全同期したスムーズな計量選別を行います。
③ 10インチ大型タッチパネル＆曲線グラフ統計
直感的に操作できる10インチ大画面液晶を搭載。液量のばらつきや合格率の推移をリアルタイムに曲線グラフ表示し、充填ノズルの計量異常を即座に把握できます。
④ 100品種プリセット＆3段階パスワード権限
容器サイズや液量ごとに最大100アイテムのパラメータを登録可能。3段階のセキュリティ権限により、作業者の誤操作や無断のパラメータ書き換えを防ぎます。
⑤ 倒さず選別するボトル専用排除リジェクター
液体がこぼれないよう配慮されたプッシャー式、スイングアーム式に加え、ボトルを優しくホールドして排出するピアノフィンガー式（钢琴手）排除に対応します。
ボトル重量選別・自動排除の動作フロー
- クランプ受入ゾーン（緩衝段 400mm）： 充填・打栓後のボトルをサイドクランプベルトが両脇から挟み込み、転倒を防ぎながら等間隔で整列。
- 高速動的計量ゾーン（称重段 400mm）： ロードセル計量ベルトを通過する間に瞬時に重量を計測・サンプリングし、設定公差と高速照合。
- 合否判定＆統計データ更新： 充填液量の過不足や空ボトルを即座に判定し、操作画面内の合格率グラフデータを更新。
- 規格外ボトルの自動排除ゾーン（剔除段 600mm）： NG品と判定されたボトルのみを、液ハネや転倒を起こさないよう確実にライン外の受け皿へ自動排除。
- 良品ボトルの次工程搬送： 規格をクリアした良品ボトルのみを、後段のラベラーや箱詰め機（カートナー・ケーサー）へ送出。
標準仕様・スペック
| 型式・製品名 | HLCW-4020（ボトル製品専用インライン重量選別機 / 日化饮料瓶装称重机） |
|---|---|
| 計量範囲（秤量） | 3,000 g（3 kg）以内 |
| 最高選別精度 | ± 0.3〜1.0 g（※ボトルの形状・液体の粘度・搬送スピードにより変動します） |
| 表示目量（分解能） | 0.1 g |
| 最大選別タクト（処理能力） | 毎分 40〜100 件（本） |
| コンベア各部寸法 |
緩衝導入部（緩衝段）：L 400 mm × W 220 mm 動的計量部（称重段）：L 400 mm × W 220 mm 自動排除部（剔除段）：L 600 mm × W 220 mm |
| コンベア搬送面高さ | 約 700 mm（アジャスター脚により調整可能） |
| 機械外形寸法 | 全長（L）約 2,469 mm（クランプ部含む全幅） × 奥行（W）約 824 mm × 全高（H）約 1,087 mm（操作盤上端約1,321mm） |
| 特殊装備機構 | 駆動式ボトルサイドクランプベルト機構（前後計4基のサーボ・インバーター連動クランプ） |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 100品種レシピメモリ、リアルタイム合格率曲線グラフ表示、計量計数機能、3段階操作権限・パスワード管理、インバーター速度制御 |
| 不良品選別（排除）方式 | プッシャー式（推杆式） / スイングアーム式（摆臂式） / ピアノフィンガー式（钢琴手） |
| 標準装備品 | アクリル防風カバー、不良品受皿（接料盤）、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | 化粧水・美容液ボトル、シャンプー・リンス容器、液体洗剤、シロップ医薬品瓶、点眼薬、調味料・飲料ボトル、ケミカルボトルなど各種ボトル・瓶製品 |
※ 貴社ボトル製品の実物をお預かりしての「転倒防止クランプ走行・計量テスト」を無償で承っております。
