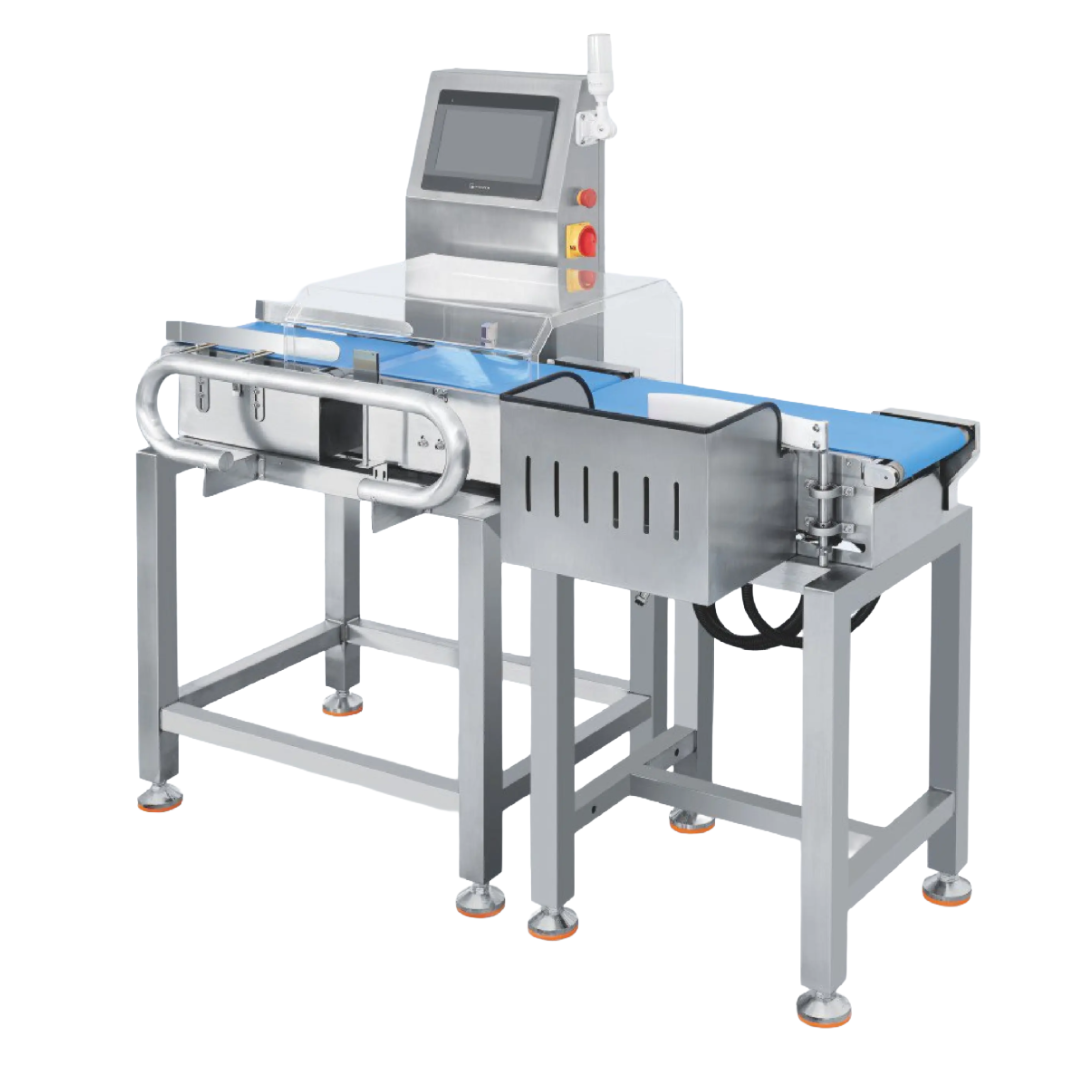

HLCW-4020
高精度インライン重量選別機
自動化生産ラインにおいて、製品単重が設定公差内であるかをインラインで高精度に計測・判定し、規格外品を瞬時に自動排除するベルト幅200mm仕様のインライン重量選別機（オートウェイトチェッカー）です。
特に日用品・コスメ業界における「シートマスク（フェイスパック）の充填液量過不足・枚数欠品検知」に最適な寸法設計となっており、従来の目視・手作業による抜取計量検査を完全自動化。計量範囲は最大3,000g（3kg）、選別精度±0.3g、毎分最大100個の高速処理により、生産ラインのタクトを落とすことなく製品品質の安定化と歩留まり向上を実現します。
高精度インライン重量選別機【HLCW-4020】
ベルト幅200mm・計量範囲3kg以内・選別精度±0.3g、最大毎分100個の高速動的計量。日用品・コスメ業界のシートマスク、アルミパウチ、個装小箱の液量不足や内容物欠品をインラインで確実に自動排除。
【HLCW-4020】の主な適用業界・分野
医薬品・ヘルスケア・個装外箱
健康食品・分包サプリメント
菓子・食品加工・平袋パウチ
精密電子・デジタル機器・小型基板
化学・ケミカル試薬パウチ
プラスチック成型品・成形パーツ
金物・精密パーツキット
EC通販・個装パッケージ
HLCW-4020 が選ばれる5つの特長
① シートマスク・パウチ製品に最適なベルト幅200mm
ベルト幅200mm、計量部長さ400mmのコンパクト設計。シート状コスメや小型アルミパウチが引っかかることなく安定して乗り移り、正確に計量します。
② 高速インバーター制御＆最高選別精度±0.3g
毎分40〜100個の高速ラインスピードに対応しながら選別精度±0.3gを維持。インバーターモーターにより前後の包装ラインと同期した速度調整が可能です。
③ 10インチ大型操作パネル＆曲線グラフ統計分析
視認性に優れた10インチフルカラー液晶画面を採用。日々の合格率や重量偏差をリアルタイムに曲線グラフで分析表示でき、充填機のフィードバック管理にも寄与します。
④ 100品種プリセット＆3段階パスワード権限管理
最大100アイテムのパラメータ設定を登録可能。管理者・保全者・一般作業者の3段階パスワード権限により、誤設定や不正なパラメータ変更を未然に防止します。
⑤ 風防カバー・NG受皿標準装備＆4種リジェクター
気流ノイズを防ぐアクリル風防カバーと不良品受けトレイを標準装備。プッシャー、エアブロー、スイングアーム、ドロップ式から製品に合わせた排除機構を選択可能です。
重量選別・自動排除の動作フロー
- 緩衝導入ゾーン（緩衝段 400mm）： 前工程から搬送されてくるワークを受け入れ、安定した間隔に整列して計量部へ供給。
- 高速動的計量ゾーン（称重段 400mm）： ロードセルコンベア上を通過する間に瞬時に重量を計測・サンプリングし、基準規格値と照合。
- 合否判定＆統計データ更新： 設定された上限・下限重量から「良品」「過量」「不足」を即時判定し、合格率グラフデータを更新。
- 規格外品の自動排除ゾーン（剔除段 600mm）： 不良品と判定された製品のみを、プッシャーやエアブロー等で確実にライン外の受けトレイへ自動リジェクト。
- 良品のみを次工程へ搬送： 重量規格基準を満たした良品のみが、後段の箱詰め機（ケーサー）や集積ラインへ自動搬送。
標準仕様・スペック
| 型式・製品名 | HLCW-4020（高精度インライン重量選別機 / 皮带宽200称重机） |
|---|---|
| 計量範囲（秤量） | 3,000 g（3 kg）以内 |
| 最高選別精度 | ± 0.3 g（※被検査物の形状・性状・搬送スピードにより変動します） |
| 表示目量（分解能） | 0.1 g |
| 最大選別タクト（処理能力） | 毎分 40〜100 件（個） |
| コンベア各部寸法 |
緩衝導入部（緩衝段）：L 400 mm × W 200 mm 動的計量部（称重段）：L 400 mm × W 200 mm 自動排除部（剔除段）：L 600 mm × W 200 mm |
| ベルト幅 / 搬送面高さ | ベルト幅：200 mm / 搬送面高さ：約 703 mm（アジャスターにて調整可能） |
| 機械外形寸法 | 全長（L）約 1,454 mm（418+418+618mm） × 奥行（W）約 688 mm × 全高（H）約 1,222 mm |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 100品種レシピメモリ、リアルタイム合格率曲線グラフ表示、計量計数機能、3段階操作権限・パスワード管理、インバーター速度制御 |
| 不良品選別（排除）方式 | プッシャー式（推杆式） / エアブロー式（気吹式） / スイングアーム式（摆臂式） / ドロップ式（跌落式） |
| 標準装備品 | 防風カバー、不良品受皿（接料盤）、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | シートマスク（フェイスパック）、化粧品アルミパウチ、日用品個装箱、各種食品、医薬品小箱、電子精密パーツなど |
※ 貴社製品の実物をお預かりしての「動的計量・選別精度テスト（データレポート付）」を無償で承っております。
