HLCW-JS3015-3KG
金属検出・重量選別一体機
ラインを流れる個装品・小箱・パウチ製品の「金属異物検出（電磁波方式）」と「高速動的重量検査（ウェイトチェッカー）」を単一のコンベアライン上で同時に行う複合型インライン検査システム（金检重检一体机）です。
従来は別々に設置していた金属検出機と重量選別機を直結一体化することで、限られた製造工場の床面スペース（ライン長）を大幅に短縮。工業用動的計量モジュールと専用デジタルフィルタリングアルゴリズムにより、モーター振動やベルト走行のノイズを徹底的に排除した高精度計量を実現します。金属混入品および重量規格外（過量・不足・部品欠品）は、後段のソーター（プッシャー、エアブラスト等）によって瞬時に別々のレーンへ自動選別・排除されます。

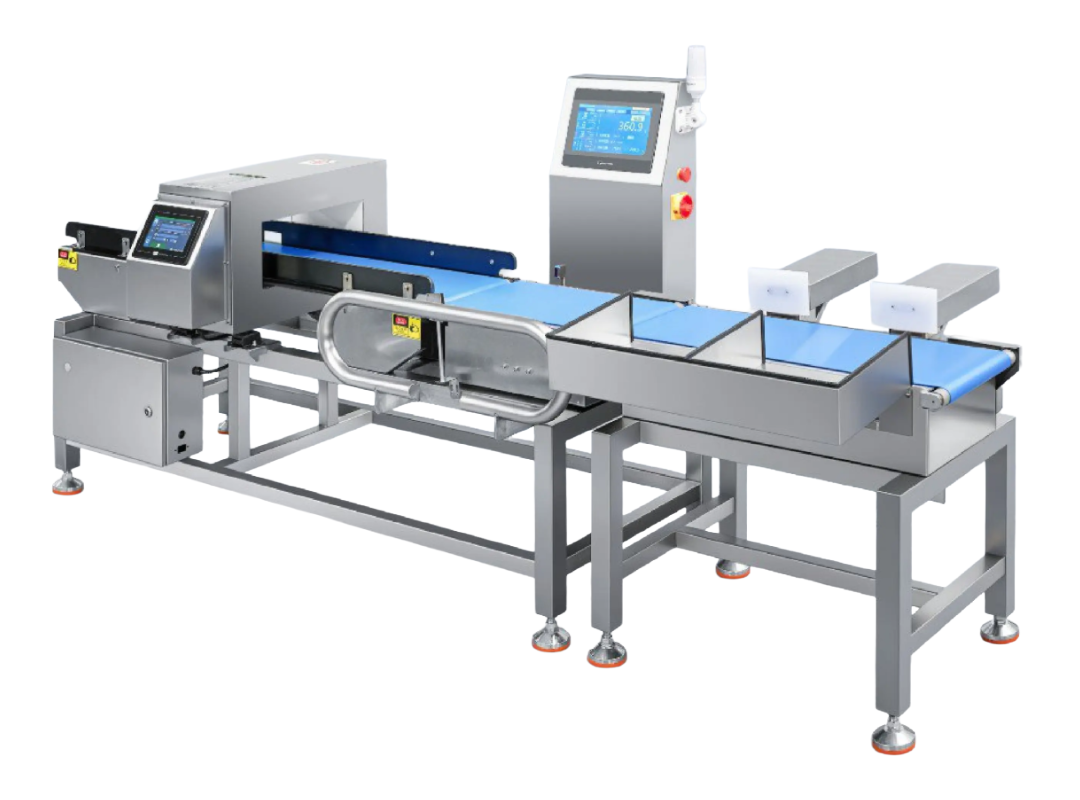

金属検出・重量選別一体機【HLCW-JS3015-3KG】
金属異物検出（電磁波方式）と高精度動的重量チェッカーを1台のコンパクトフレームに統合。設置スペースを半減させ、異物混入・重量過不足・員数欠品をインラインで確実に自動排除。
【HLCW-JS3015-3KG】の主な適用業界・分野
医薬品・ヘルスケア・錠剤
日用品・コスメ・衛生用品
アパレル・繊維・縫製（折針検針）
玩具・プラスチック・成型品
紙製品・製紙・ティッシュ
精密電子・デジタル機器・基板
化学・ケミカル材料
資源再生・リサイクル素材
HLCW-JS3015-3KG が選ばれる5つの特長
① 省スペース一体構造（ライン長の大幅短縮）
金属検出部（1300mm）、計量部（500mm）、排除選別部（700mm）を1台の一体型フレームに集約。既存ラインへの後付け導入や狭小スペースへの設置に最適です。
② 高感度電磁波検出（鉄・非鉄・SUS・折針）
鉄（Fe）φ1.0mm、銅・黄銅・アルミφ1.5mm、ステンレス（SUS）φ1.5mmの微小金属を確実に捕捉。食品・日用品のほか、アパレルの折れ針検査にも威力を発揮します。
③ 振動ノイズを遮断するデジタル波形処理
ベルト駆動やワーク搬入時の衝撃による機械振動を抑制する専用デジタルフィルタ処理を搭載。動的ゼロ点自動追従により、連続稼働でも計量誤差を最小化します。
④ 7インチタッチパネル＆充実の通信機能
直感的に設定できる7インチ操作画面を採用。RS-485（Modbus RTU）に加え、2ポートのEthernet（Modbus TCP/IP、HTTP）を標準装備し、工場内ネットワークや上位PLCとのデータ連携が容易です。
⑤ ワークに合わせた多彩なリジェクト機構
エアプッシャー（推杆）、エアブラスト（気吹）、ドロップ（落下式/フラップ）、コンベア停止アラームなど、製品の形状・壊れやすさに応じた選別方式を選択可能です。
検査・自動選別の動作フロー
- 搬入＆金属検出ゾーン： 前段の包装機から流れてきた製品が電磁波検出ヘッドを通過。鉄・非鉄・SUS等の混入を高感度に判定。
- 動的重量計量ゾーン： 製品がロードセル計量ベルトを通過する間にリアルタイムで重量を瞬時に計測・デジタル処理。
- OK/NG自動判定： 金属検知有無、および設定公差（上限値・下限値）に対する重量過不足・内容物欠品を瞬時に照合。
- 不良品の個別リジェクト： 金属異物NG品および重量NG品をソーター機構（プッシャー/エア等）で正確に選別排出。
- 良品のみを後工程へ搬送： 検査基準をクリアした良品のみが、後段の箱詰め機（ケーサー）や封緘機ラインへ送出。
標準仕様・スペック
| 型式・製品名 | HLCW-JS3015-3KG（金属検出・重量選別一体機） |
|---|---|
| 最大秤量（計量範囲） | 最大 3 kg |
| 検出方式 | 電磁波検出方式（電磁誘導コイル式） |
| 金属検出感度（空機時） |
鉄（Fe）：φ 1.0 mm 銅・非鉄（Cu等）：φ 1.5 mm ステンレス（SUS）：φ 1.5 mm ※ 実際の検出感度は被検査物の成分、塩分・水分量、温度、包装形態により変動します。 |
| 通過可能寸法（トンネル高） | 高さ 150 mm（※製品寸法に応じたカスタム製作にも対応） |
| コンベア各部寸法 |
金属検出部：L 1,300 mm × W 300 mm 動的計量部：L 500 mm × W 300 mm 自動排除部：L 700 mm × W 300 mm |
| コンベア搬送速度 | 毎分 20〜30 m（可変調整可能） |
| 操作パネル・表示 | 7インチ フルカラー液晶タッチスクリーン |
| 外部通信インターフェース |
イーサネット（Ethernet×2ポート）：Modbus TCP/IP、Modbus RTU Over TCP/IP、HTTPパラメータ読取対応 シリアル通信：RS-485（Modbus RTUプロトコル準拠・半二重） |
| 不良品選別（排除）方式 | エアプッシャー式（推杆） / エアブラスト式（気吹） / ドロップ落下式（跌落） / 警報ブザー・コンベア停止 |
| 搬送面高さ | 約 700 mm（アジャスターにて調整可能） |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 適用業界・主なワーク | 食品全般、薬品・錠剤、プラスチック成型品、化学品、紡織・アパレル衣料（折れ針）、玩具、製紙・衛生用品、電子部品、再生資源など |
※ 貴社製品をお預かりしての「実機金属検出・重量選別テスト（判定レポート付き）」を無償で承っております。
