HLCW-5030-5D
袋物・パック用多段重量選別機
袋詰め製品やパック品、生鮮原料などをあらかじめ設定した複数の重量レンジ（S/M/L等の等級や規格）ごとに連続自動仕分けするマルチ段数インライン重量選別機（マルチランクソーター / オートウェイトチェッカー）です。
単なる「良品/不良品」の2分岐選別にとどまらず、搬送ベルト上に連続配置された排除ゲート（標準5段〜お客様のご要望に応じた多段カスタム対応）によって、異なる重量ゾーンの製品をそれぞれの専用排出シュート・コンテナへ的確に振り分けます。計量範囲は10g〜30kgのワイドレンジに対応。動的ゼロ点追従機能や自動ゼロリセット機構を備え、食品や農水産品の重量選別現場において抜群の処理能力と歩留まり向上を実現します。

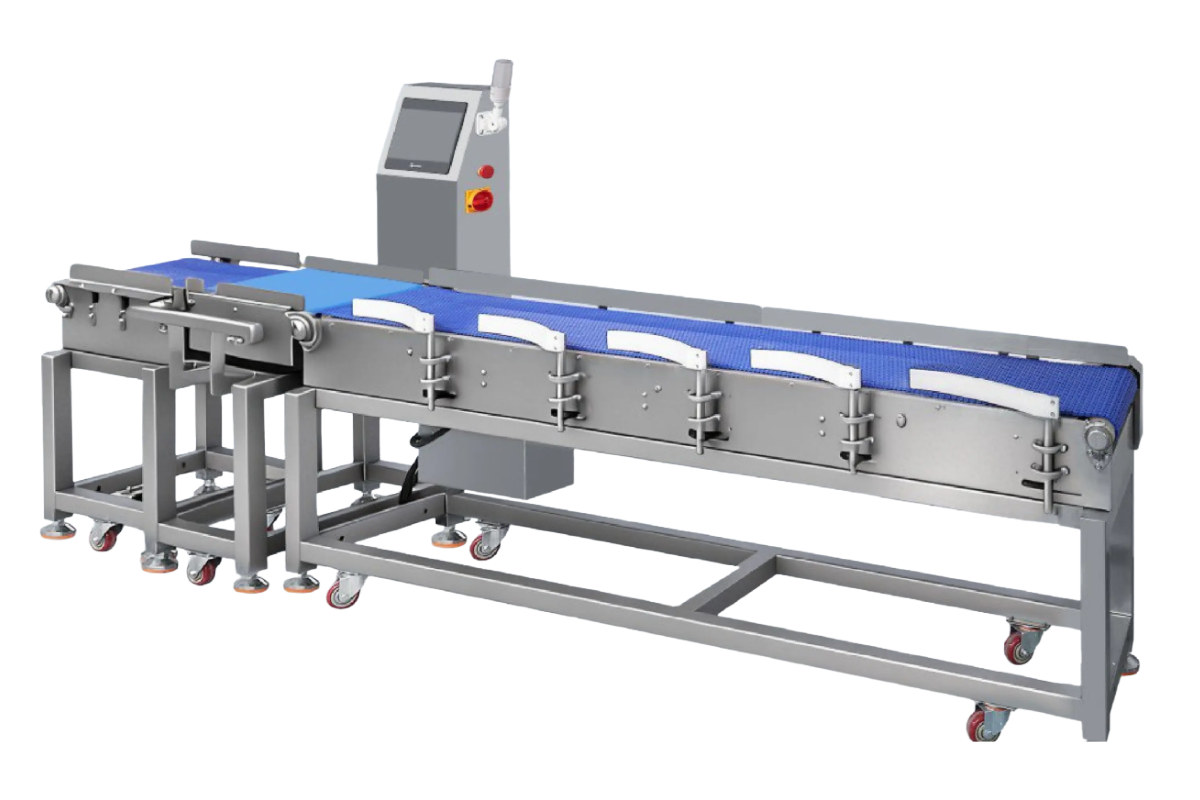

袋物・パック用多段インライン重量選別機【HLCW-5030-5D】
重量10g〜30kgの袋詰め製品やパック品を、設定された複数の重量ランクごとに連続自動仕分け。計量面500×300mm・最大毎分100個の高速動的計量に対応し、水産・畜産・青果・冷凍食品・工業パーツのサイズ等級選別を自動化。
【HLCW-5030-5D（多段選別機）】の主な適用業界・分野
食肉・畜産加工（鶏肉・豚肉・ブロック肉のグラム別選別）
青果・農副産品（果実・根菜・大袋野菜のS/M/L等級仕分け）
冷凍食品・レトルトパウチ（重量別アソート・規格仕分け）
製薬・日用品・化学（大袋粉体・パウチの複数ランク分類）
金物・工業パーツ（重量規格別・アソートキット選別）
EC通販・物流拠点（荷姿重量別の多方面ソート仕分け）
HLCW-5030-5D（多段選別機）が選ばれる5つの特長
① 5段以上の多段等級（マルチランク）自動仕分け
標準の5段選別に加え、現場のライン設計に合わせて選別段数のカスタマイズが可能。S/M/L/LLや規格外など、複数の重量帯へ1台でシームレスに自動ソーティングします。
② 最大毎分100個の高速動的ソーティング
毎分40〜100個の選別タクトに対応。インバーター速度制御により、前工程の充填包装機やフリーザーの搬出スピードと完全同期したスムーズな仕分けが行えます。
③ 動的ゼロ点トラッキング＆手動/自動ゼロリセット
水滴や粉体などの付着によるゼロ点ドリフトを自動補正する動的ゼロ点追従機能を搭載。連続稼働時でも常に高い計量精度（±10g）をキープします。
④ 10インチ大型タッチパネル＆多品種レシピメモリ
視認性に優れた10インチ大画面液晶を搭載。多数の製品レシピを事前登録でき、品種切り替えがワンタッチで行えます。3段階のパスワード権限管理も完備。
⑤ プッシャー・アーム・落下式など多彩な選別機構
各仕分けゲートの排除機構には、エアプッシャー式、スイングアーム式、ドロップ落下式からワークの形状や壊れやすさに合わせた最適な方式を選択可能です。
多段重量選別の動作フロー
- ワーク投入・間隔調整（緩衝導入部）： 前工程から搬送されてくる袋物やパック品を受け入れ、等間隔に整列して計量部へ供給。
- 高精度動的サンプリング計量（称重段 500×300mm）： 計量コンベア上を通過する間に高精度ロードセルが重量を瞬時に計測・デジタル判定。
- ランク判定・トラッキング： 計測された重量値をレシピの各等級ランク（例: ランク1〜5、規格外）にリアルタイム分類し、搬送位置を追跡。
- 各段ゲートでの自動排除（多段ソーター部）： ワークが該当する重量ランクの排除ゲートに到達した瞬間、プッシャーやアームが作動し、各専用受けトレイ・シュートへ振り分け排出。
標準仕様・スペック
| 型式・製品名 | HLCW-5030-5D（袋物・パック用多段重量選別機 / 带装产品多级分选秤） |
|---|---|
| 計量範囲（秤重範囲） | 10 g 〜 30 kg |
| 計量部有効寸法 | L 500 mm × W 300 mm |
| 最高選別精度 | ± 10 g（※ワークの形状・性状・搬送スピードにより変動します） |
| 表示目量（分解能） | 1 g |
| 最大選別タクト（処理能力） | 毎分 40〜100 件（個/袋/パック） |
| 選別段数（仕分けランク） | 標準5段（※ライン仕様に応じた段数カスタマイズ可能） |
| 検出・搬送方式 | ベルト搬送式（皮帯式） |
| 排除方式（リジェクター） | プッシャー式（推杆式） / スイングアーム式（摆臂式） / ドロップ落下式（跌落式） |
| コンベア搬送面高さ | 約 700 mm（アジャスター脚およびキャスターにより移動・調整可能） |
| 機械外形寸法 | 全長（L）約 3,150 mm（計量部1,000mm ＋ 多段ソーター部2,150mm） × 奥行（W）約 788 mm × 全高（H）約 1,220 mm |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 多品種レシピ保存、動的ゼロ点追従、手動/自動ゼロリセット、3段階操作権限管理、インバーター速度制御 |
| 標準装備品 | アクリル防風カバー、不良品・各段受皿（接料盤）、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | 袋詰め水産物（切身、エビ、貝類）、食肉パック（鶏肉部位、ブロック肉）、青果袋（芋類、果実）、冷凍食品パウチ、工業用キット袋、化学品粉粒体袋など |
※ 仕分け段数や搬送ベルト幅、受け皿シュート形状などラインに合わせた特注設計を承ります。
