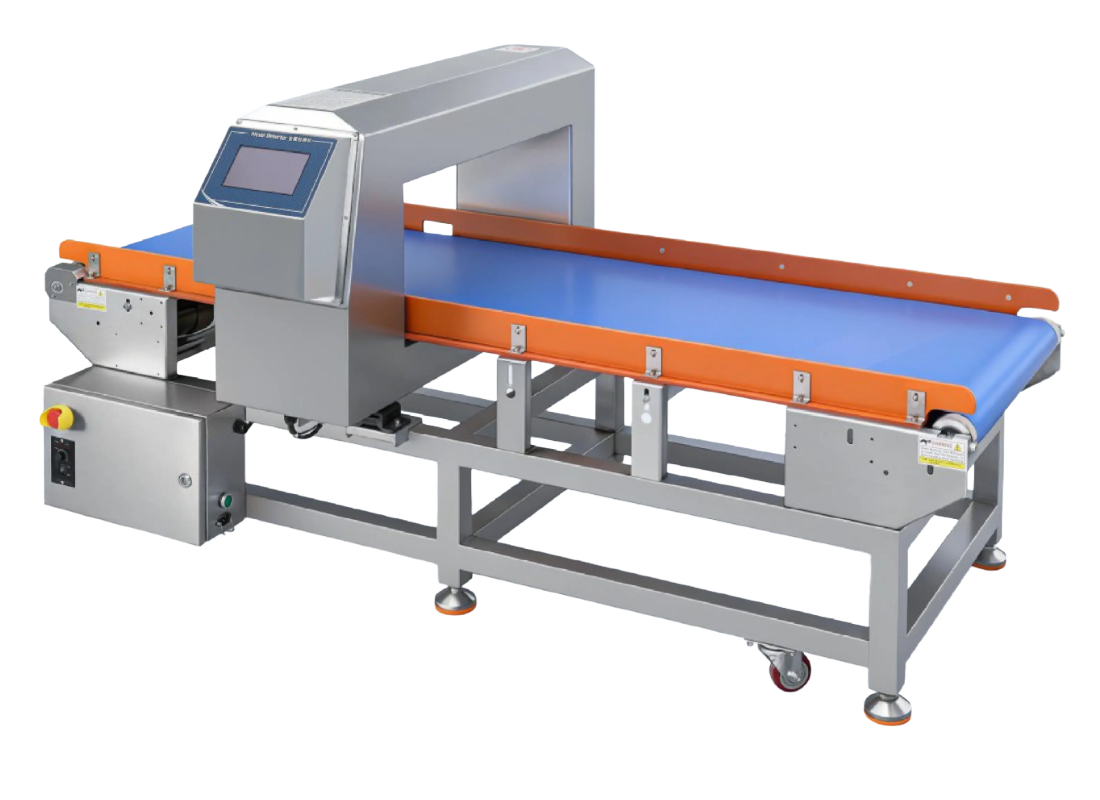

HLMD-6030
大型ケース・段ボール整箱用金属検出機
段ボール箱詰め品、大型外装ケース、大袋製品などの出荷前全数検査に特化して開発された大型開口コンベア式金属検出機（インラインメタルディテクター）です。
通過高さ300mmの大型トンネルヘッドを備え、背の高い製品やテーピング済みの段ボールケースをスムーズに通過させてインライン検査を実施。360°死角のない高精度な電磁波誘導バランス技術により、鉄（Fe）はもちろん、非鉄金属（銅・真鍮・アルミ）や検出難度の高いオーステナイト系ステンレス（SUS）まで確実にキャッチします。異物検出時はラインを停止させず自動プッシャーで排除するか、アラーム発報によるライン停止を選択可能。自動製函封緘機や重量選別機（ウェイトチェッカー）と連結し、出荷前の確実な異物混入防止体制を確立します。
大型ケース・段ボール整箱用金属検出機【HLMD-6030】
トンネル通過高さ300mmのワイド開口ヘッドを搭載。360°死角のない高精度電磁波検出により、段ボール箱（整箱）や大型袋詰め品を開梱することなく、内部に混入した鉄（Fe 2.0mm）、銅・非鉄（Cu 2.5mm）、ステンレス（SUS 3.0mm）などの全金属異物をインラインで高精度検知・自動排除。
【HLMD-6030】の主な適用業界・分野
玩具・ホビー（大型ぬいぐるみ・パッケージ梱包箱・玩具ケース）
繊維・アパレル・家紡（羽毛布団・毛布・寝具梱包箱の検針）
日用品・コスメ・日化（洗剤ケース・日用品外装段ボール）
化学・ケミカル原料（大袋原料・化成品ペール缶代替箱）
医薬品・ヘルスケア（大箱カートン・出荷前マスターカートン）
農副産品・青果（リンゴ・柑橘等果実段ボール・乾物箱）
EC通販・物流拠点（梱包出荷前の最終異物混入検品）
HLMD-6030（整箱用）が選ばれる5つの特長
① 通過高さ300mmの大開口で段ボール整箱をそのまま検査
高さ300mm×幅600mmクラスのワイドな検出トンネルを確保。個装段階では検知できなかった異物や、箱詰め・封緘工程で混入した金属を出荷直前のケース単位で全数検査します。
② 360°死角なし＆全金属（鉄・銅・アルミ・SUS）検知
大型開口ヘッドでありながら、鉄2.0mm、銅2.5mm、非磁性ステンレス3.0mmの高感度検知を実現。ケース内の混入位置や向きに左右されず磁界の変化を捉えます。
③ 自動プッシャー排除 ＆ 警報アラーム自動停止
段ボール等の重量ワークに対応する強力プッシャー直角排除、または確実なオペレーター確認を促す警報アラーム自動停止（报警停机）から運用に合わせて選択可能です。
④ 7インチTFTカラー液晶タッチパネル搭載
見やすく操作しやすいカラー液晶タッチパネルを採用。多品種の検査設定をメモリ保存でき、内容物の水分や塩分による影響を自動補正して誤動作を防止します。
⑤ トンネル寸法の特注カスタマイズ対応
標準通過高300mm以外にも、貴社ラインで使用されている段ボールサイズや大袋の寸法に合わせて開口高さ・幅のカスタム設計・特注対応が可能です。
整箱金属異物検査・排除の動作フロー
- ケース搬入： 封緘後の段ボール箱や大型包装が、前工程のテーピング機やラインコンベアから本機の搬入ベルト（幅300mm）へ送られます。
- 大型電磁波トンネル通過（通過高300mm）： 開口部を通過する際、電磁界の乱れを高周波差動コイルがリアルタイムにサンプリング計測。
- 異物判定・信号処理： 内部に混入した金属片（Fe・非鉄・SUS）を検知すると、瞬時にNG判定信号を出力。
- 規格外ケースの自動排除 / 停止： プッシャー機構により段ボールを側面の退避レーンへ自動排出、または警報ブザー・回転灯とともにコンベアが自動停止。
- 合格ケースの出荷搬送： 金属異物のない良品ケースのみが、後段のパレタイザーや出荷仕分けラインへそのまま送り出されます。
標準仕様・スペック
| 型式・製品名 | HLMD-6030（大型ケース・段ボール整箱用金属検出機） |
|---|---|
| 検出方式 | 高周波電磁波誘導バランスコイル方式（360°死角なし） |
| 標準検出感度 |
鉄（Fe）：φ 2.0 mm 銅・非鉄（Cu/Non-Fe）：φ 2.5 mm ステンレス（SUS304）：φ 3.0 mm ※空機状態の標準感度です。被検査物の特性（水分・塩分・温度）や包装材料により変動します。 |
| トンネル通過有効高（通道高） | 標準 300 mm（※段ボールサイズに応じた特注変更可能） |
| コンベアベルト寸法 | 全長（L）1,600 mm × ベルト幅（W）300 mm |
| コンベア搬送速度 | 毎分 20〜30 m（可変調整可能） |
| 搬送面高さ | 約 700 mm（脚部アジャスターによりライン高さに調整可能） |
| 機械外形寸法 | 全長（L）約 1,600 mm × 奥行（W）約 993 mm（フレーム幅734mm / ベルト有効幅638mm部） × 全高（H）約 1,103 mm |
| 操作パネル・表示画面 | 7インチTFTカラー液晶タッチスクリーン（中国語/英語標準、多言語対応可能） |
| 不良品選別（排除）方式 | プッシャー式直角排除 / 警報ブザー・パトライト停止 |
| 本体材質 | SUS304ステンレス鋼（高耐久フレーム、食品衛生適合ベルト） |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 対象包装形態 | 段ボール箱詰め品（箱装）、中・大型ケース、大袋包装（袋装）、ボトル・缶詰梱包箱、寝具・衣料梱包箱など |
※ 貴社で使用されている実物段ボール・ケースをお預かりしての「通過感度測定テスト」を無償で承っております。
