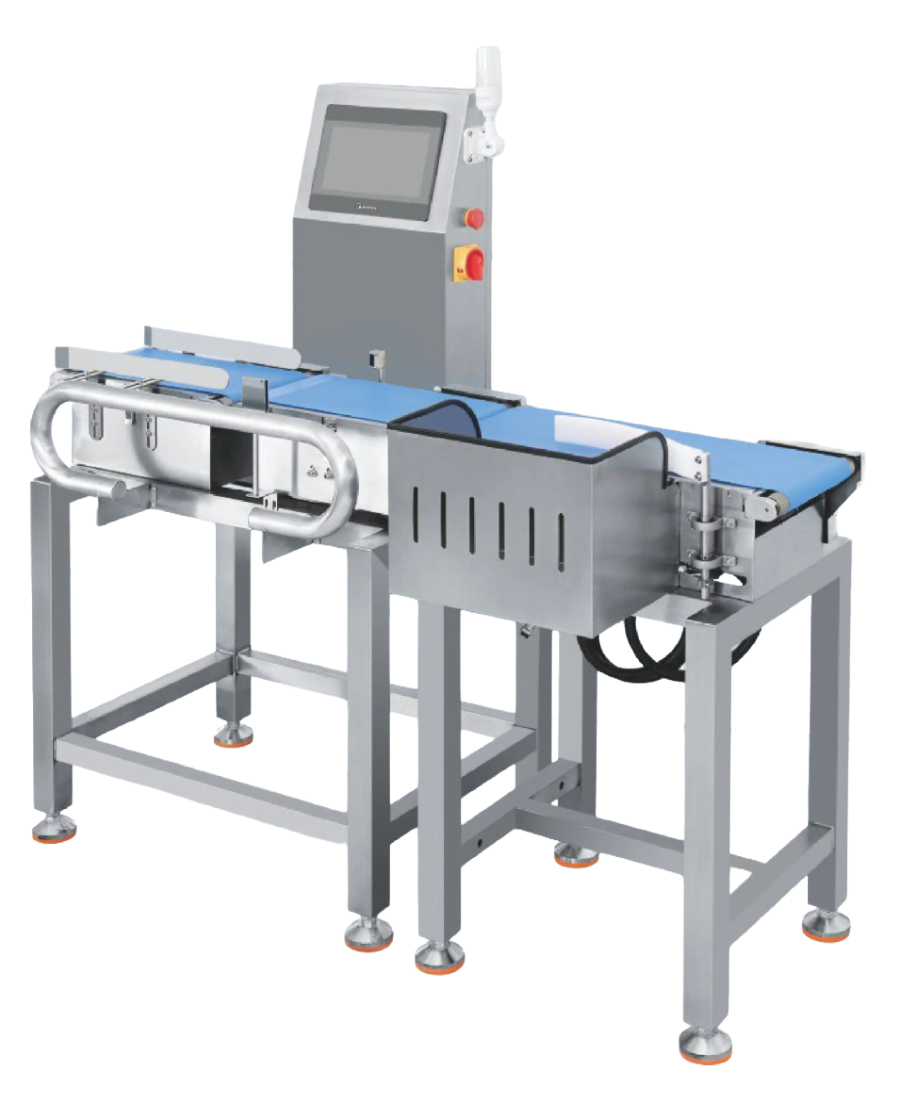

HLCW-5030
中量・幅広インライン重量選別機
自動化製造ライン・包装ラインにおいて、中型製品の重量が規格公差内にあるかを高速インラインで計測・判定し、規格外品を瞬時に自動排除するベルト幅300mm仕様の中量・高精度重量選別機（オートウェイトチェッカー ）です。
計量範囲は最大3,000g（3kg）まで対応し、表示目量0.1g、選別精度±0.5g、毎分最大100個のハイスピード処理を実現。食品や薬品をはじめ、日用品の「歯磨き粉チューブの充填不足・未充填空箱」、化粧品の「フェイスマスク箱の枚数不足」「取扱説明書・付属品の入れ忘れ」、電子部品の「ビス・ボルトの欠品検知」など、目視では判別できない内部の数量・重量異常を確実に検出します。
中量・幅広インライン重量選別機【HLCW-5030】
ベルト幅300mm・計量範囲3kg以内・選別精度±0.5g、最大毎分100個の高速動的計量。中型化粧箱・パウチ・セット組製品の重量過不足、空箱、員数欠品（取扱説明書・付属パーツの入れ忘れ）をインラインで確実に自動排除。
【HLCW-5030】の主な適用業界・分野
菓子・食品加工・大袋スナック
医薬品・ヘルスケア（外箱・セット品）
精密電子・デジタル機器・家電部品
化学・ケミカル製品・パウチ容器
プラスチック成型品・ボトル容器
金物・金属パーツキット（ボルト・ナット員数検査）
EC通販・3PL物流（中型個装箱・アソート品）
HLCW-5030 が選ばれる5つの特長
① ベルト幅300mm＆最大3kgのゆとりある搬送力
搬送ベルト幅300mm、計量部長さ500mmのワイド設計により、小型個装品から中型化粧箱、大袋パウチまで安定した姿勢でスムーズに計量・搬送します。
② 高速インバーター変速＆最高速100個/分
毎分40〜100個のライン速度に対応し、可変周波数（インバーター）制御モーターにより前後の包装機や製函機のタクトに合わせて速度を自由に変更可能です。
③ 10インチ大型操作パネル＆曲線グラフ統計分析
視認性に優れた10インチフルカラー液晶画面を採用。日々の製品合格率や重量偏差をリアルタイムに曲線グラフで分析表示でき、充填工程の品質管理・歩留まり向上を支援します。
④ 100品種プリセット＆3段階パスワード権限管理
最大100アイテムのパラメータ設定（目標重量、上下限公差など）を登録可能。管理者・保全者・一般作業者の3段階パスワード権限により、誤設定・不正操作を防止します。
⑤ 防風カバー・NG受皿標準装備＆選べる4種リジェクター
外乱気流を防ぐアクリル風防カバーと不良品受けトレイを標準装備。排除方式はエアプッシャー、エアブロー、スイングアーム、ドロップ落下式から最適な構造を選定可能です。
重量選別・自動排除の動作フロー
- 搬入＆間隔調整ゾーン（緩衝段 500mm）： 前工程から不規則に搬送されてくるワークを受け入れ、安定した間隔と姿勢に整列して計量部へ供給。
- 高速動的計量ゾーン（称重段 500mm）： 高感度ロードセルベルト上を通過する間に瞬時に重量を計測・サンプリングし、基準規格値と高速照合。
- OK/NG即時判定＆統計更新： 設定された上限・下限重量から「良品」「過量」「不足」「欠品」を即時判定し、画面内の合格率グラフデータを更新。
- 規格外品の自動排除ゾーン（剔除段 600mm）： NG品と判定された製品のみを、プッシャーやエアブロー等で確実にライン外の受けトレイへ自動リジェクト。
- 良品のみを次工程へ搬送： 重量・員数ともに規格基準を満たした良品のみが、後段の箱詰め機（ケーサー）や封緘機ラインへ送出。
標準仕様・スペック
| 型式・製品名 | HLCW-5030（中量・幅広インライン重量選別機 / 皮带宽300称重机） |
|---|---|
| 計量範囲（秤量） | 3,000 g（3 kg）以内 |
| 最高選別精度 | ± 0.5 g（※被検査物の形状・性状・搬送スピードにより変動します） |
| 表示目量（分解能） | 0.1 g |
| 最大選別タクト（処理能力） | 毎分 40〜100 件（個） |
| コンベア各部寸法 |
緩衝導入部（緩衝段）：L 500 mm × W 300 mm 動的計量部（称重段）：L 500 mm × W 300 mm 自動排除部（剔除段）：L 600 mm × W 300 mm |
| ベルト幅 / 搬送面高さ | ベルト幅：300 mm / 搬送面高さ：約 700 mm（アジャスターにて調整可能） |
| 機械外形寸法 | 全長（L）約 1,663 mm × 奥行（W）約 791 mm × 全高（H）約 1,219 mm |
| 操作パネル・表示画面 | 10インチ大型カラータッチスクリーン（中国語/英語標準、多言語対応可能） |
| データ管理・機能 | 100品種レシピメモリ、リアルタイム合格率曲線グラフ表示、計量計数機能、3段階操作権限・パスワード管理、インバーター速度制御 |
| 不良品選別（排除）方式 | プッシャー式（推杆式） / エアブロー式（気吹式） / スイングアーム式（摆臂式） / ドロップ式（跌落式） |
| 標準装備品 | 防風カバー、不良品受皿（接料盤）、データ保存機能 |
| 電源仕様 | 単相 AC220V / AC200V（50/60Hz） |
| 主な適用ワーク | 日用品（歯磨き粉チューブ・洗剤ボトル・シャンプー詰替）、化粧品（フェイスマスク箱・化粧品セット・取扱説明書有無）、各種食品、医薬品外箱、電子製品・精密金物キットなど |
※ 貴社製品の実物をお預かりしての「動的計量・選別精度テスト（データレポート付）」を無償で承っております。
